Teledyne RESON Reference Hydrophones & Transducers

标准水听器和换能器

Teledyne RESON 拥有 40 余年 水下声学计量积淀,与国际知名实验室和行业伙伴共同建立了声学标准参考体系,产品覆盖 0.1Hz 至 1MHz 频段的精密参考水听器与发射换能器,广泛应用于科学研究与环境监测领域的精密声学测量。

每一台离开产线的水听器都经过逐台单独校准,校准体系符合英国国家物理实验室(NPL)建立的国际标准;每台产品附带独立的接收、阻抗与发射校准曲线,确保测量结果可溯源、可复现。

产品线按三大体系组织:标准参考水听器(无内置前放,可兼作参考发射器)、内置前放水听器(长缆传输与微弱信号测量)、通信与测量换能器(水声定位/通信/声速测量),并提供前置放大器、输入模块等完整配件生态。

主要特性

■ 标准参考水听器——TC4013/4033/4034/4037/4038/4040/4047/4059,计量级精度,收发兼备

■ 内置前放水听器——TC4014/4032/4035,低噪声前放 + 插入校准,驱动千米长缆

■ 通信与测量换能器——TC1026/1037/3021,覆盖水声定位、通信与声速测量

■ 配件生态——EC6081 MK2 带通滤波前放、EC6076 有源输入模块,即插即用

■ 全频段 0.1Hz-1MHz,水深 20m-2000m+ 多等级可选

应用场景

■ 计量实验室:声学参考标准、互易法校准、测量系统标定

■ 海洋科研:鲸类声学、环境噪声、地震勘探监测

■ 水下工程:声学遥测、结构监测、水下定位导航

应用案例

声学浮标保护濒危虎鲸
SMRU(海洋哺乳动物研究机构)在美国华盛顿州海域以 RESON 水听器驱动声学浮标系统监测船舶噪声,助力降低南方居留型虎鲸栖息地的航运噪声干扰。
来源:Teledyne Marine 案例库
智利峡湾偏远海域哺乳动物声学监测
Patagonia Projects 在智利巴塔哥尼亚峡湾以搭载 RESON 水听器的长期声学采集系统记录鲸类发声,支撑偏远海域海洋哺乳动物保护决策。
来源:Teledyne Marine 案例库

核心优势

■ 40 余年水声计量积淀——丹麦原厂设计制造,全球科研机构与计量实验室的标准参考之选

■ 0.1Hz–1MHz 超宽频覆盖——全系列精密参考水听器与换能器,满足从次声到超声的全频段测量

■ 逐台单独校准——每台产品附专属接收/发射/阻抗校准曲线,校准体系溯源英国国家物理实验室(NPL)

■ 700 bar 高压测试舱验证——出厂逐台耐压检验,ISO 9001 质量体系全程管控

■ 灵活的 OEM 与定制能力——支持 COTS 产品改型与客户专属传感器定制

相关参数

换能器&水听器产品规格参数

换能器系列参数

换能器型号参考实物可用频率发射灵敏度接收灵敏度波束宽度
TC102634kHz to 38kHz大于 134 dB re 1 µPa/V(1 m,36 kHz)-198dB±3dB垂直:±35°
水平:全向
TC10376-15kHz148dB±3dB-168dB±3dB垂直:80°
TC30212MHz184dB±3dB at 2MHz-207dB±3dB at 2MHz圆锥形波束,波束宽度2.2°

水听器系列参数

水听器型号参考实物频率范围发射灵敏度接收灵敏度内置前放工作深度
TC40131Hz to 170kHz132dB±3dB at 100kHz-211dB±3dB无700m
TC401415Hz to 480kHz不能用于发射单端 −186 ±3 dB,差分 −180 ±3 dB(re 1 V/µPa)内置900m
TC40325Hz to 120kHz不能用于发射单端 −170 dB,差分 −164 dB(re 1 V/µPa)内置600m
TC40331Hz to 140kHz144dB±2dB at 100kHz-203dB±2dB at 250Hz无900m
TC40341Hz to 470kHz122dB±3dB at 100kHz-218dB±3dB at 250Hz无900m
TC403510kHz to 800kHz不能用于发射-214dB±2dB at 100kHz内置300m
TC40371Hz to 100kHz不能用于发射-193dB±3dB at 250Hz无TC4037-2 / -3 工作深度 1,500 m。生存深度分别为 2,000 m 和 3,500 m
TC403850kHz to 800kHz不能用于发射-228dB±2dB at 100kHz无20m
TC40401 Hz–120 kHz(+3/−10 dB)132 dB re 1 µPa/V(1 m,50 kHz)−206 ±3 dB re 1 V/µPa无400m
TC40471kHz to 170kHz不能用于发射−191 ±3 dB re 1 V/µPa(10 kHz,湿插拔连接器版)内置700m
TC40591Hz to 480kHz/-213dB±3dB at 250Hz无900m

配套配件参数

配件型号参考实物产品特征应用用途

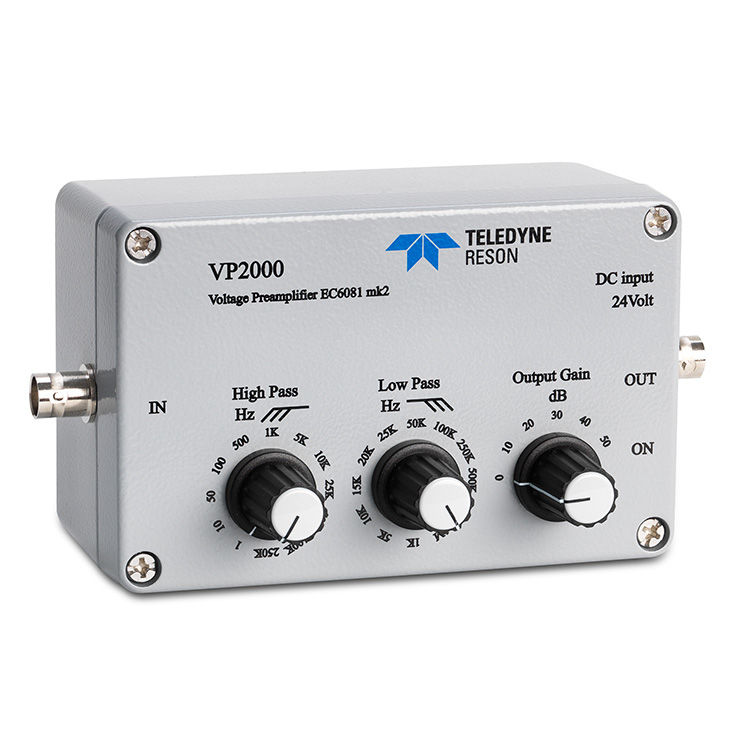

EC6081 MK2• 1Hz ~ 1MHz 带宽
                           • 12个高通滤波器+12个低通滤波器可选
                           • 优异的低噪声特性
                           • 高通滤波器:1Hz-250kHz
                           • 低通滤波器:1kHz-1MHz
                           • 输出增益:0-50dB(6级可调)
                           • 100MΩ输入阻抗 / 10Ω输出阻抗
                           • 防溅便携设计,内置集成电池
EC6081 mk2 (VP2000) 是一款带带通滤波器的1MHz带宽电压前置放大器,专为压电水听器配套设计。产品在全频段内提供出色的低噪声性能,支持可调增益选择,可通过12组高通+12组低通滤波器组合,实现精准的带通滤波设置,适配不同水下声学监测场景的信号处理需求。

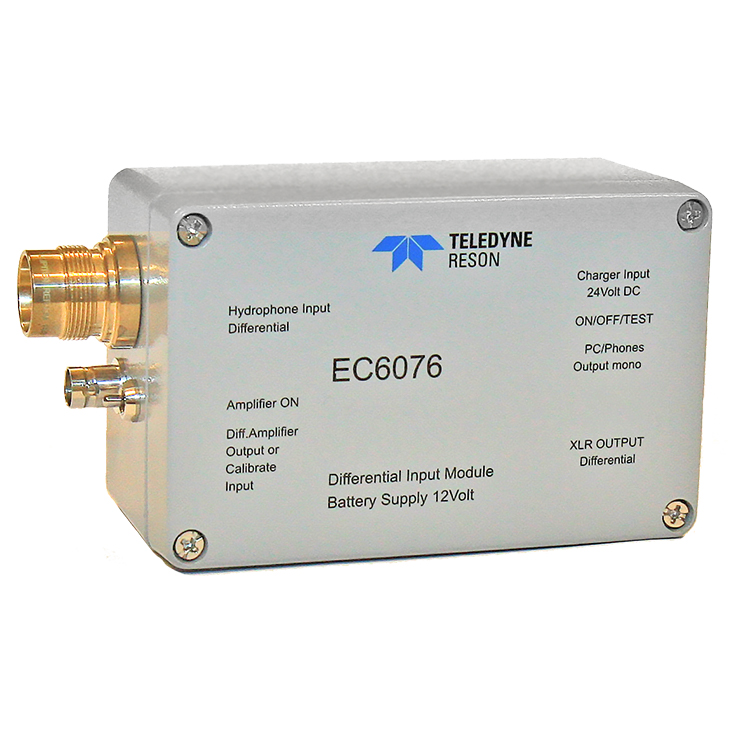

EC6076• 内置可充电电池,可为水听器提供稳定供电
                           • 支持插入校准/远程检查水听器
                           • 密封EMI/RFI屏蔽铝盒设计
                           • 支持XLR连接器差分输出
                           • 可将水听器差分信号转换为BNC同轴输出的单端+6dB信号
EC6076 有源输入模块专为带内置前置放大器的Teledyne RESON TC4014、TC4032水听器配套设计,为水听器提供简洁易用的接口方案。产品支持水听器差分输出直接馈通,也可通过内置差分放大器,将差分水听器信号转换为适配常规采集设备的单端信号,内置可充电电池可同时为模块和水听器供电。
拿不准选哪款?把需求发给我们
从方案设计、设备选型,到安装调试、海试培训和保障维修,我们关注每一项技术在真实任务中的可用性与完整交付。如果您拿不准用哪款?可以把需求发我们。
☎  010-8859 4300(周一至周五 9:00—17:30)
✉  sales@wedynamics.com.cn
🌐  www.wedynamics.com.cn
关注「普思海洋」
普思海洋公众号二维码
长按识别 · 携手探索深蓝

相关产品

Teledyne RESON 1026

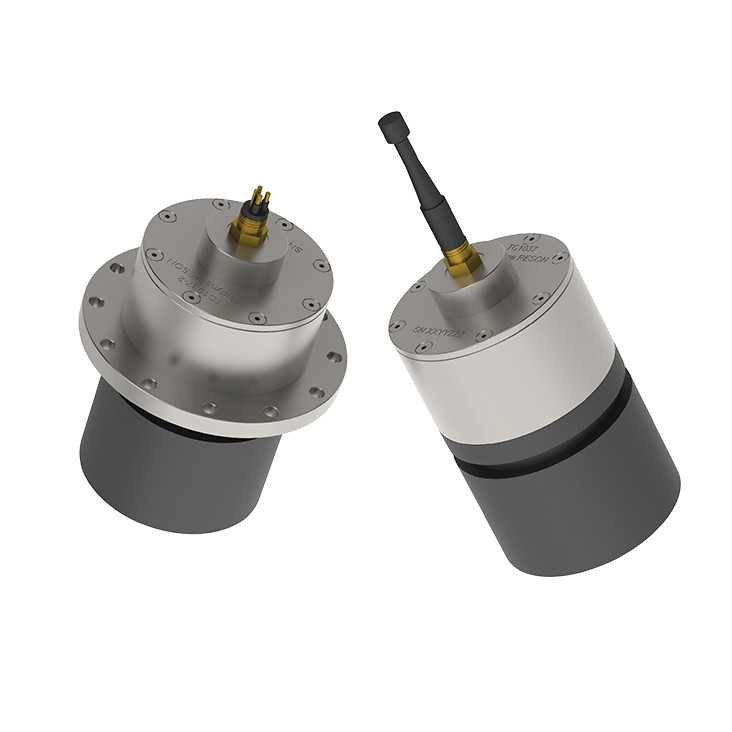

TC1026 是高功率通信换能器,集发射与接收功能于一体。适用于长基线或短基线水声定位、应答器、声学遥测及水下电话系统。

Teledyne RESON 3021

TC3021 是高频窄波束换能器,用于短距离声速测量和精密水声试验。支持发射与接收,可作为声速测量系统及高频声学测试的声学前端。

Teledyne RESON 1037

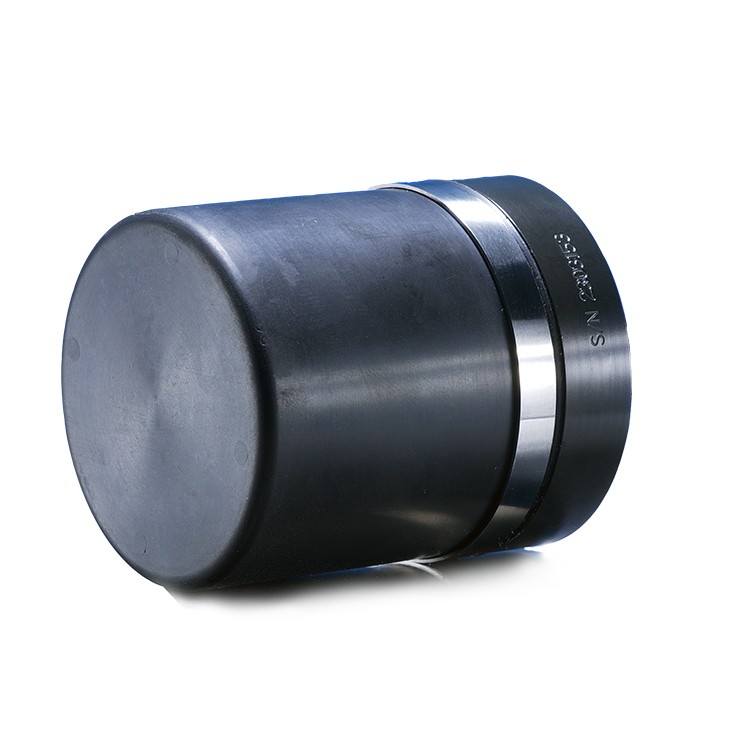

TC1037 是低频定向换能器,面向水下电话和水声通信。兼具发射与接收能力,也可作为远程声呐及浅地层剖面系统的声学模块。

Teledyne RESON 1026

Teledyne RESON 4059

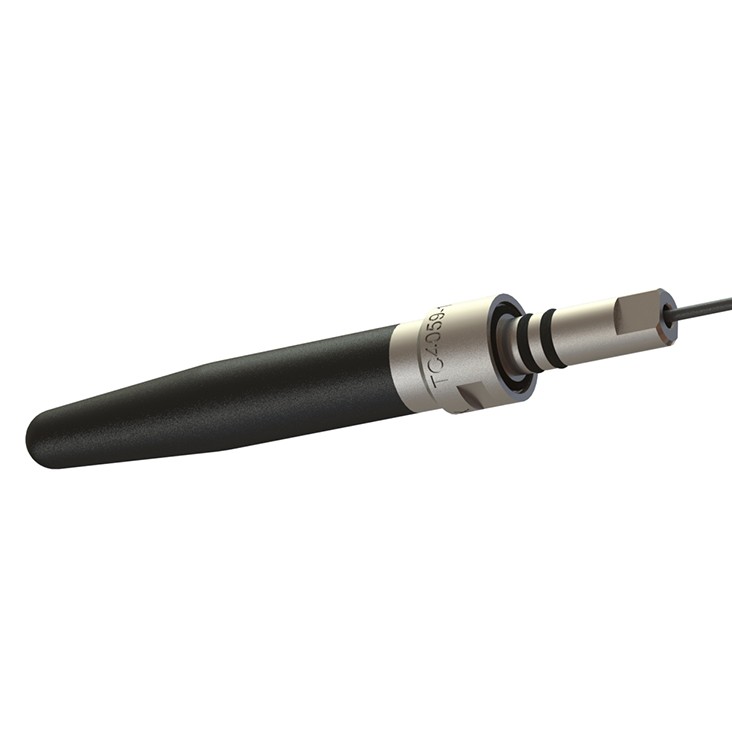

TC4059 是宽带球形水听器,适用于水下声测量与 OEM 系统集成。钛合金底座配有密封结构,可安装于水下电子舱或外壳,用于构建声学测量前端。

Teledyne RESON 4047

TC4047 是内置低噪声前置放大器的微型水听器,支持远程状态测试。湿式插接连接器便于集成和维护,适用于水下观测、环境噪声监测及水下声学阵列。

Teledyne RESON 4040

TC4040 是标准参考水听器,用于水声传感器及测量系统校准,也可作为参考声源。具备宽带接收和发射能力,并配有安装支架,便于实验与测量布置。

Teledyne RESON 4038

TC4038 是微型高频探头水听器,面向高频声场测量、超声换能器测试与参考校准。兼具接收与发射能力,适合实验室声学测试与高频声学研究。

Teledyne RESON 4037

TC4037 是差分输出水听器传感器模块,适用于深水声学测量与观测系统集成。需与差分前置放大器配套使用,密封安装结构便于集成到水下测量系统。

Teledyne RESON 4035

TC4035 是内置前置放大器的微型高频测量水听器,适用于高频声学试验、近场声压测量及超声测试,可作为声学测试系统的测量探头。

Teledyne RESON 4034

TC4034 是宽带参考水听器,兼具接收与发射能力,适用于水下声测量、高频参考校准及声学试验。可作为测量系统中的参考接收器或声源。

Teledyne RESON 4033

TC4033 是收发两用参考水听器,面向水声测量、实验室校准及参考发射。具备宽带接收能力,可作为声学研究与试验系统中的测量和发射单元。

Teledyne RESON 4032

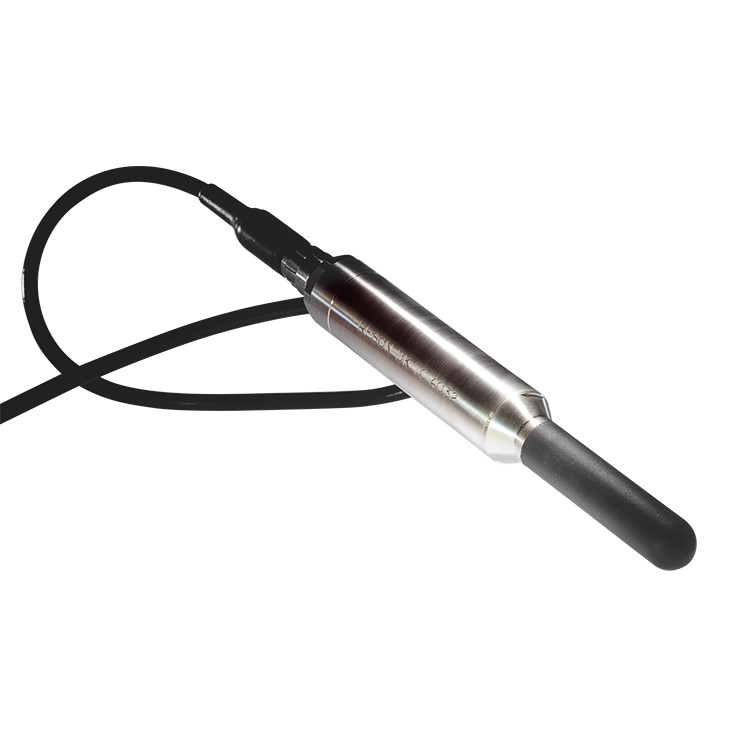

TC4032 是低噪声水听器,面向海洋环境噪声监测、生物声学研究与微弱信号测量。内置前置放大器,支持差分输出和插入校准,可用于长期声学观测系统。
