当前位置:首页 > 解决方案 > 惯性导航与USBL定位选型指南:Exail 全系列对比与综合解决方案

INS & USBL Selection Guide - Exail Octans / Phins / Rovins / Gaps

惯性导航与USBL定位选型指南:Exail 全系列对比与综合解决方案

惯性导航与姿态参考是水上水下测量链的重要组成。选型需区分姿态航向输出、位置推算与声学定位,并结合 GNSS、DVL 等辅助条件评估性能。不同统计口径、纬度、对准条件和作业模式下的标称数值不能直接比较;多波束测量成果还受声呐、声速、安装与同步等因素共同影响。

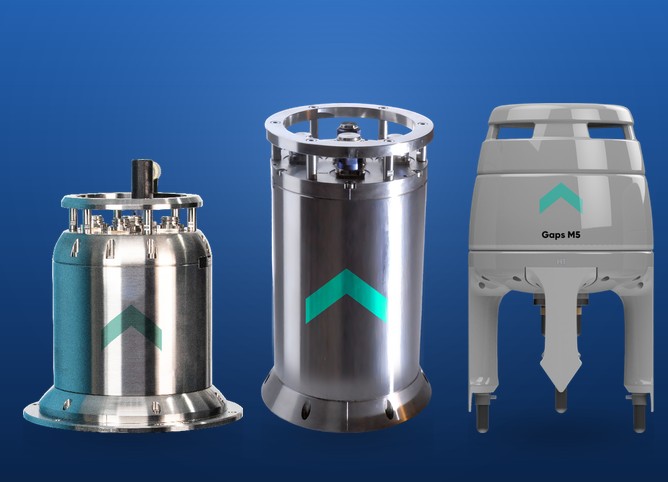

普思海洋(Wedynamic Marine)提供 Exail(原 iXblue)全系列导航定位产品:水面 Octans/Quadrans/Phins/Hydrins、水下 Phins Subsea/Rovins/Rovins Nano、超短基线 Gaps M3/M5/M7,覆盖从姿态参考到深水组合导航的完整链条。本指南按“产品族定位 → 参数总表 → 场景对号 → 精度分级 → 组合方案 → 采购配置”的路径,帮您快速完成选型。

一、三大产品族定位速览:先定族,再选型

产品族定位代表型号航向精度典型平台产品中心
水面姿态与惯导光纤罗经/AHRS/INS,多波束测量链核心Octans 9 / Quadrans / Phins / Hydrins按型号、GNSS 辅助、纬度与对准条件核对测量船、工程船、USV水面惯导专区
水下惯性导航钛合金耐压,DVL/USBL 紧耦合Phins Subsea / Rovins / Rovins Nano0.025°–0.15°ROV、AUV、深拖水下惯导专区
Gaps 超短基线定位USBL 一体天线,免标定即装即用Gaps M3 / M5 / M7斜距精度 0.2%(典型)水面船↔水下目标Gaps USBL 专区
军用/高动态补充:Marins M3/M5/M7 舰载惯导(详见 水面惯导专区,本指南以民用测量级产品为主)

二、选型先看这五个维度

  1. 产品类型——AHRS(姿态航向参考,无位置推算能力,如 Octans/Quadrans)与 INS(惯性导航,可自主推算位置,如 Phins/Hydrins)是两档产品:只要姿态选 AHRS,要位置/组合导航必须 INS。

  2. 航向指标与适用条件——先明确工作纬度、GNSS 辅助与对准条件,再按相同统计口径比较各型号。Octans 9 与 Phins / Hydrins 的航向指标不同,不应归为同一数值档;IHO 测量成果等级不能由一个航向精度值直接认定。

  3. 升沉(Heave)输出——区分实时与延迟升沉,并核对精度中绝对值与百分比取较大者的规则,以及波浪周期、输出延迟等适用条件。选型须匹配采集和后处理流程,不能把某一型号的最佳指标当作全部测量系统的通用门槛。

  4. 水下辅助手段——纯惯导会漂移:ROV/AUV 必须配 DVL(底跟踪)或 USBL/LBL 声学辅助;Phins Subsea 支持 DVL/USBL/深度计多源紧耦合,Rovins Nano 以紧凑体积换集成便利。

  5. USBL 一体化——Gaps 把 USBL 天线与惯导做进同一钛合金外壳,出厂预标定、免杆免现场标定,M3/M5/M7 按作用距离(995 m/4,000 m/7,000 m)选档。

选型要点

■ 只要姿态选 AHRS(Octans/Quadrans),要位置推算必须 INS(Phins/Hydrins)
■ 多波束按目标成果等级建立整链误差预算,再核对航向、姿态和实时/延迟升沉
■ 水下平台按预算选:Phins Subsea 旗舰 / Rovins 测量级 / Rovins Nano 紧凑
■ USBL 定位选 Gaps 一体天线:M3 浅水 / M5 中深水 / M7 深水
■ 拿不准?需求发至 sales@wedynamics.com.cn 免费选型
技术规格

三、主力型号参数对比总表

型号类型航向精度姿态精度耐压/安装典型用途详情
水面姿态与惯性导航|产品中心
Octans 9AHRS 罗经+运动传感器0.05° seclat RMS(GNSS 航行辅助);无辅助 0.1° seclat RMS0.01° RMS(2026-03 V002 彩页)水面安装多波束测量姿态基准、DP 参考查看
Phins高精度 INS0.01° RMS(GNSS 辅助,需满足对准条件)0.0025° RMS(GNSS 辅助;2026-01 彩页及注释)水面安装测量船组合导航、USBL 集成查看
Hydrins海道测量专用 INS0.01° RMS(GNSS 辅助,需满足对准条件)0.0025° RMS(GNSS 辅助;2026-01 彩页及注释)水面安装多波束海道测量;成果等级按整链误差预算及实测验收查看
QuadransAHRS 罗经+姿态参考0.15°(GNSS 航行至少 30 min);无 GNSS 0.23° seclat RMS0.02° RMS(GNSS 航行至少 30 min);无 GNSS 0.1° RMS(2024-11 V002 彩页)水面安装工程船姿态/艏向基准,高性价比查看
Marins M3/M5/M7军用/高动态 INS0.01°–0.02°0.01°水面/舰载军用与特种高动态平台查看
水下惯性导航(钛合金耐压)|产品中心
Phins Subsea旗舰水下 INS0.025°(DVL 辅助)0.01°6,000 m深水 ROV/AUV 高精度组合导航查看
Rovins测量级水下 INS0.07°(DVL 辅助)0.02°3,000 mROV/AUV 测量作业主力查看
Rovins Nano紧凑型水下 INS0.15°(DVL 辅助)0.05°6,000 m小型 ROV/AUV 空间受限平台查看
Gaps 超短基线定位系统(USBL+INS 一体)|产品中心
Gaps M3USBL 一体天线(浅水)—内置惯导作用距离 995 m浅水 ROV/潜水员/小型目标定位查看
Gaps M5USBL 一体天线(中深水)—内置惯导作用距离 4,000 m工作级 ROV/AUV 跟踪定位查看
Gaps M7USBL 一体天线(深水)—内置惯导作用距离 7,000 m深水作业与 AUV 回收定位查看

注:精度为典型工况指标,以 Exail 官方 datasheet 为准;水下 INS 航向精度受 DVL/USBL 辅助质量影响。

四、按应用场景对号入座

应用场景首选推荐备选选型理由
多波束海道测量(IHO 特测/1a)HydrinsOctans 9区分 GNSS 辅助与对准条件、实时/延迟升沉;边缘波束质量按整链预算及实测验收
工程船姿态/DP 参考Octans 9Quadrans高更新率姿态输出,DP 系统认证惯用基准
USV 无人船导航QuadransPhins姿态+艏向一体,预算敏感选 Quadrans,GNSS 失锁续航选 Phins
深水 ROV 施工导航Phins Subsea + DVLRovins + DVLDVL 紧耦合把漂移压到 0.02% 航程量级,6,000 m 钛合金耐压
AUV 长航程测绘RovinsRovins Nano(小型 AUV)测量级精度与功耗平衡;小型平台用 Nano 换空间与载重
ROV/AUV 水面跟踪定位Gaps M5Gaps M7(深水)一体天线免标定,吊放即测;与水下 INS 数据互检
潜水员/浅水小型目标定位Gaps M3—995 m 作用距离覆盖浅水作业区,小艇即可部署
军用/高动态舰载Marins M5/M7—抗冲击振动与纯惯性续航指标为军用等级

五、按精度等级快速分级

精度档位航向精度代表型号应用方向与核验
测量级(高端)Phins / Hydrins:0.01° RMS(GNSS 辅助及对准条件)Phins / Hydrins;其他型号按各自工况指标比较海道测量与施工;IHO 成果等级或 DP 配置资格不能仅由一个角度指标认定
测量级(水下)0.025°–0.07°Phins Subsea / RovinsROV/AUV 测量作业、路由调查
工程级0.1°–0.15°Quadrans / Rovins Nano一般导航定位、空间受限平台
USBL 定位斜距 0.2%(典型)Gaps M3 / M5 / M7水下目标绝对位置跟踪

六、组合方案:惯导 + USBL + 多波束怎么搭

水面测量链

Hydrins/Octans 9(姿态)+ SeaBat 多波束 + Valeport 声速 + CARIS 后处理 —— 详见 《多波束测深系统选型指南》 的测量链配套章节。

深水 ROV 导航定位链

Phins Subsea(水下 INS)+ DVL(底跟踪)+ Gaps M5/M7(水面 USBL)+ 深度计 —— 水下惯导给平滑相对轨迹,USBL 给绝对位置纠偏,两者融合误差最小。

AUV 自治导航链

Rovins/Rovins Nano + DVL +(可选)LBL/USBL 定期校正 —— 长航程靠 INS+DVL 保持精度,任务段间用声学定位复位漂移。

七、典型采购配置方案(四套)

方案 A|海道测量船姿态套

Hydrins + 合适的 GNSS 辅助源:按目标测量等级核对航向、姿态、实时或延迟升沉、对准条件与时间同步,再通过安装标定和海试确认测量链性能。

方案 B|工程船/USV 经济姿态套

Quadrans 提供航向与姿态参考。GNSS 航行至少 30 min 条件下,原厂列航向 0.15°、纵横摇 0.02° RMS;无 GNSS 指标不同。应按平台接口、辅助数据与安装条件核对配置。

方案 C|深水 ROV 组合导航套

Phins Subsea + DVL + Gaps M5 —— 6,000 m 耐压全链路,水下 INS 与水面 USBL 双保险。

方案 D|小型 AUV 紧凑导航套

Rovins Nano + 微型 DVL —— 紧凑体积低功耗,0.15° 级精度,小型平台测绘与巡检首选。

八、五步选型决策流程

第 1 步|定平台:水面船 / USV / ROV / AUV?水下平台直接看 Phins Subsea/Rovins 系列。

第 2 步|定要姿态还是位置:只要姿态航向 → AHRS(Octans/Quadrans);要位置推算 → INS(Phins/Hydrins)。

第 3 步|建立误差预算:按任务要求分配定位、姿态、升沉、声速、安装与时间同步等误差,不把某个航向数值直接等同 IHO 等级。

第 4 步|配辅助传感器:水下平台必配 DVL;需要绝对位置加 Gaps USBL;多波束测量加声速仪。

第 5 步|发需求复核:把“平台+精度+辅助条件+预算区间”发到 sales@wedynamics.com.cn,销售工程师 1 个工作日内给出书面选型建议与报价。

九、常见问题(FAQ)

Q1:AHRS 和 INS 到底差在哪?

AHRS 输出姿态+航向(需外部速度/位置源才能定位);INS 内置导航解算,可自主推算位置并与 DVL/USBL 紧耦合。只做姿态基准买 AHRS(Octans/Quadrans),水下导航必须 INS(Phins Subsea/Rovins)。

Q2:多波束测量如何确定姿态与导航指标?

姿态误差对测深的影响与水深、波束角及安装几何有关。IHO S-44 的成果要求不能简化为统一的“0.01° 航向 + 5 cm 升沉”门槛,也不能由某一项误差直接判断整套成果是否合格。应综合完整测量链的不确定度,并核对目标等级的全部要求。参见 IHO S-44 的不确定度与质量控制原则。

Q3:Gaps USBL 和传统 USBL 有什么区别?

Gaps 把相控阵天线、惯导、声学处理做进一个钛合金球头,出厂预标定,吊放即用;传统分体 USBL 需要安装标定与杆架。代价是作用距离分档固定(995/4,000/7,000 m),按作业深度选档即可。

Q4:水下 INS 不配 DVL 会怎样?

纯惯性解算位置随时间漂移(典型 0.1%–1% 航程量级),长航时任务误差不可接受。DVL 底跟踪提供速度观测把漂移压到 0.02% 量级;无 DVL 时必须用 USBL/LBL 频繁校正。

Q5:能提供集成与培训吗?

可以。普思海洋提供惯导+USBL+多波束成套集成、安装标定、海上联调与操作培训,备件与维修件常备,详见文末联系方式。
