中深水地层剖面系统

产品介绍

Teledyne Parasound™ 深海参量阵浅地层剖面系统是海洋浅地层剖面测量领域的全球标杆:自 1986 年首次将参量(非线性声学)技术应用于深水声呐以来,Parasound 不断刷新水声探测极限,以无与伦比的数据清晰度服务于全球海洋科学考察与海洋工程勘察。

旗舰型号 ParaSound P70 以 70 kW 电子发射功率、245 dB(主高频)/ 206 dB(参量)发射声源级,成为目前世界上发射功率出众的船体安装式地层剖面测量系统:深度范围 10–11,000 m 全海深覆盖、地层穿透 >200 m(视底质与环境条件),波束宽度仅 4.5°。

凭借 4.5° 窄波束、15 cm 典型垂向采样与独创的 QED(Quasi Equi-Distant)智能多脉冲技术,Parasound 以无可比拟的数据分辨率与数据密度揭示海底之下地层结构;船体安装形态使其几乎在任何海况下都能与地震、多波束作业同步开展,远胜拖曳式声呐方案。

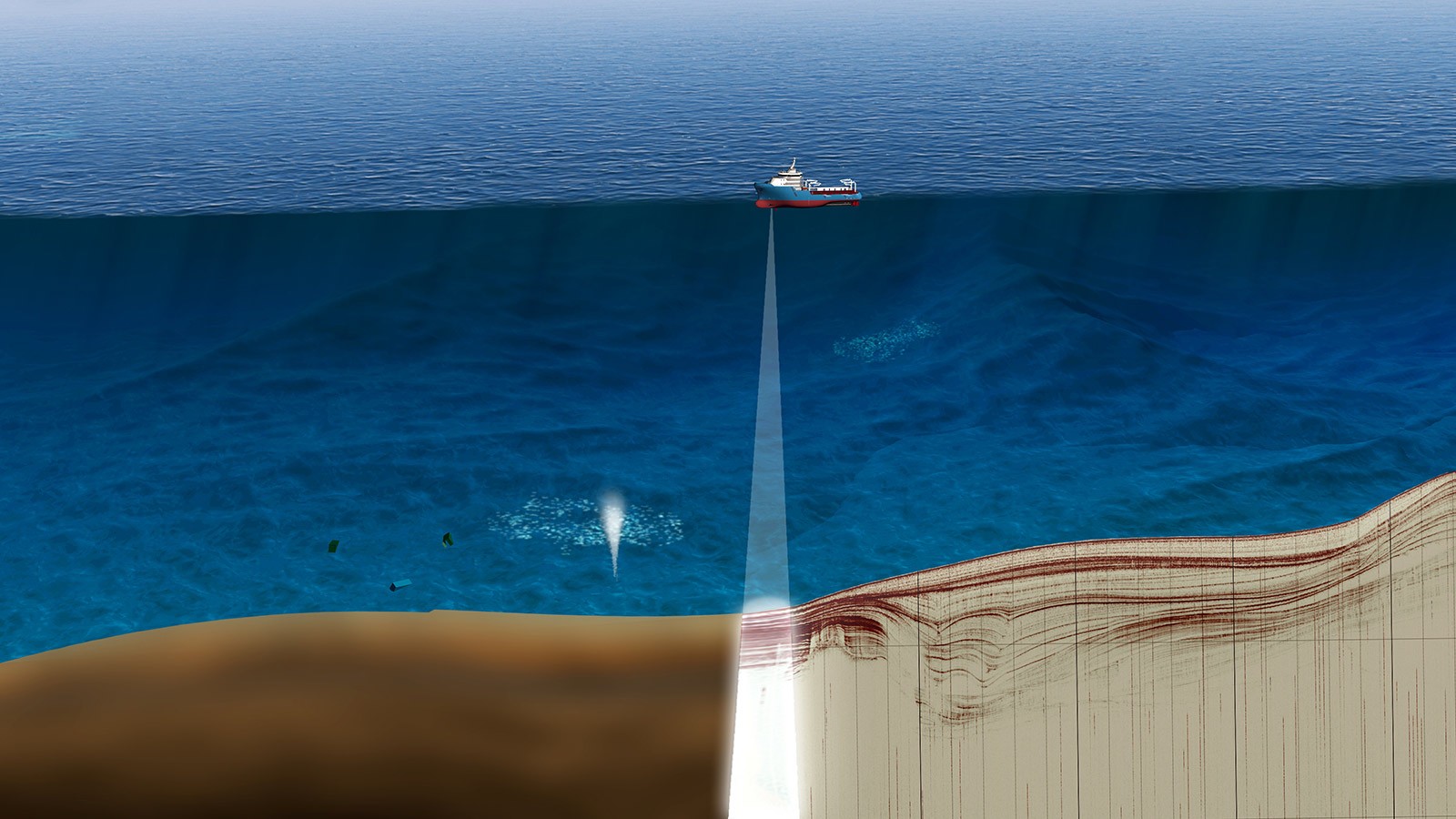

ParaSound 船底安装作业示意:窄波束直达全海深(Teledyne 官方图片)

ParaSound 船底安装作业示意:窄波束直达全海深(Teledyne 官方图片)

工作原理:参量阵差频技术

Parasound 同时发射两列主高频(PHF)信号,利用参量阵非线性效应在水中自解调出低频差频信号(SLF)——兼具高频的窄波束指向性与低频的强地层穿透力;主高频同时兼作全海深窄波束单波束测深通道,参量高频(SHF)提供高分辨率水柱成像。超窄波束、宽频谱、高采样率与高密度接收通道,共同成就其超高的数据空间分辨率。

通道频率范围用途
主高频(PHF)18–24 kHz生成参量信号,兼作全海深窄波束测深(至 11,000 m)
参量低频(SLF)0.5–7 kHz深水地层穿透 + 附加测深通道
参量高频(SHF)37–42 kHz高分辨率水柱(水体)剖面成像

独有的 QED 智能多脉冲技术可按等距原则自动优化深水脉冲序列,最多 16 个同步 pings、最大发射速率 16 Hz,深水作业时显著提高发射速率与水平分辨率,地层结构揭示能力业界无双。

主要特性

■ 70 kW 电子发射功率,声源级 245 dB(主高频)/ 206 dB(参量) re 1µPa@1m——业界高水准

■ 深度范围 10–11,000 m,地层穿透 >200 m(视当地底质与环境条件)

■ 波束宽度 4.5°,垂向(沉积层)分辨率可达 <15 cm,最大测距分辨率 6 cm

■ 128 个换能器单元 / 288 路 ADC 高密度接收,最大输出采样率 12 kHz

■ 最多 16 个同步 pings,最大发射速率 16 Hz(QED / 脉冲串多脉冲)

■ CW 连续波 / FM Chirp 调频脉冲,脉冲长度 0.17–25 ms

■ 全向运动补偿:横摇 ±15°、纵摇 ±10°、艏向 ±10° 稳定,升沉修正

■ 参量 & 常规浅剖双模式,兼作全运动稳定窄波束单波束测深仪;水柱记录 6 cm 垂向分辨率

■ 数据格式 ASD、PS3、SEG-Y;ParaStore 采集/后处理 + HydroMap Control 系统控制软件

系统配置

■ ParaSound P70 深海参量阵浅地层剖面仪——70 kW 参量阵旗舰整机(换能器阵 + 收发机 + 采集工作站 + ParaStore / HydroMap Control 软件)

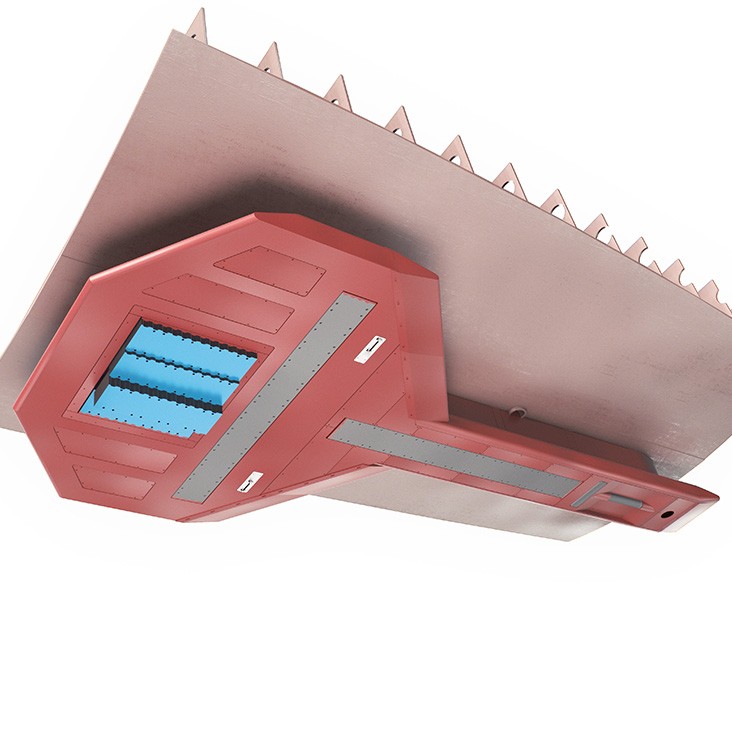

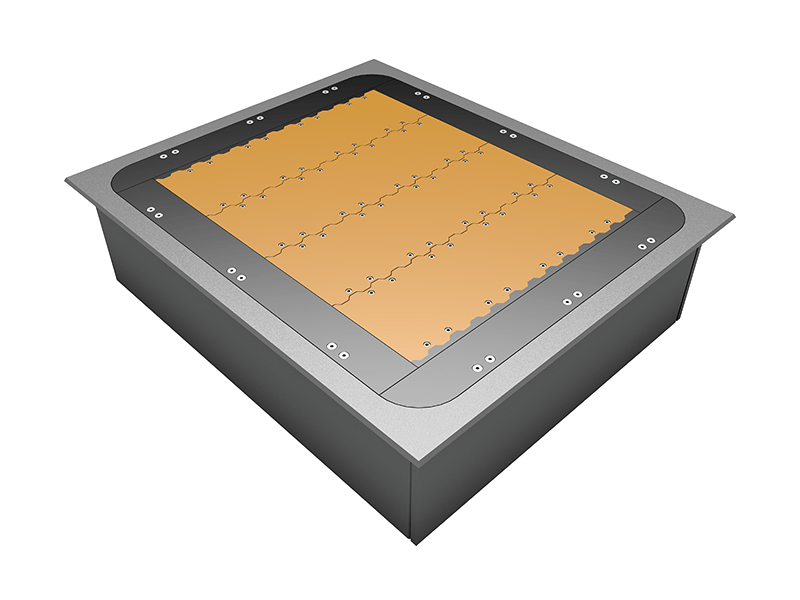

■ ParaSound P70 船底换能器阵——128 换能器单元 / 288 路 ADC 高密度收发阵列,船底固定安装含导流罩

■ ParaStore 软件:数据采集、控制、显示、存储与后处理一体化;HydroMap Control 提供全面质量控制、用户管理与自动报警

■ 另有 ParaSound P35(35 kW)中深水配置,适配中小型调查船,欢迎来电垂询

■ 点击配置名称进入对应详情页,查看完整指标与官方资料下载。

应用场景

■ 海洋工程地质勘察:超高分辨率沉积结构填图,识别施工选址与基础设施地质风险

■ 海底管线 / 电缆路由调查与埋深检测,支持铺缆犁设备保障;钻探作业预调查

■ 沉积过程研究:水道-堤岸体系、沉积滑坡、深海洋流、冰川过程对海底的影响

■ 海洋资源勘查:气体羽流同步测绘精确定位天然气水合物,地层游离气/水合物识别

■ 气候研究:区域海洋气候与洋流对沉积过程的影响

■ 海底地质结构填图:泥火山、气体渗漏、热液口、结核区

■ 沉积取样结果的声学外延推演;考古点探测

官方实测数据实例

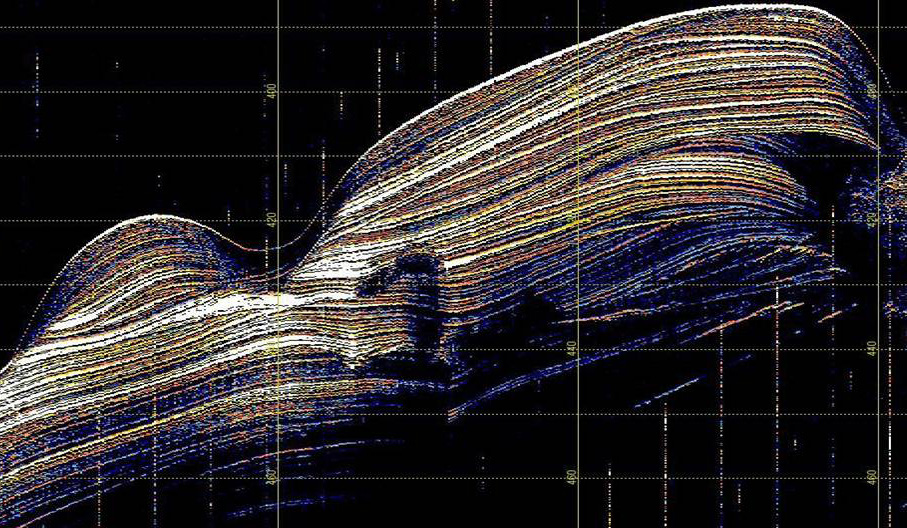

安哥拉海盆致密沉积层序(METEOR 考察船 2008,450 m 水深 / 50 m 穿透)

安哥拉海盆致密沉积层序(METEOR 考察船 2008,450 m 水深 / 50 m 穿透)

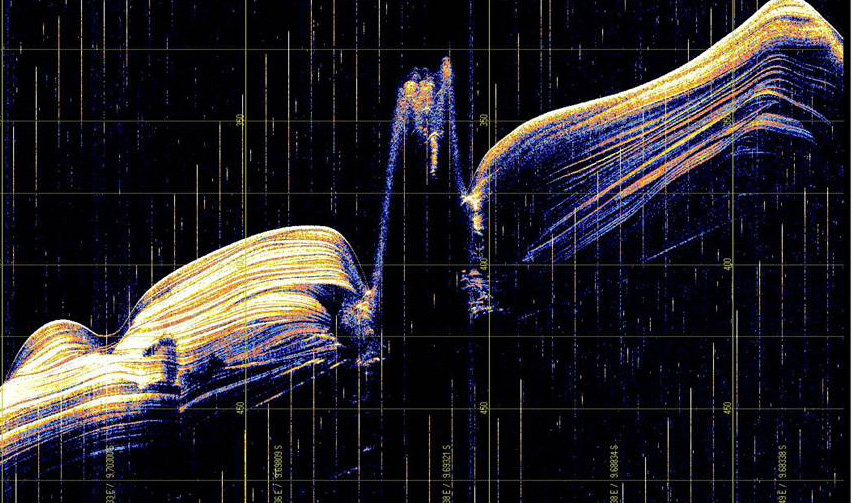

ParaSound 高分辨率地层剖面实测记录(Teledyne 官方资料)

ParaSound 高分辨率地层剖面实测记录(Teledyne 官方资料)

■ POLARSTERN 极地考察船:水深 3,350 m 记录到超过 200 m 穿透的地层剖面

■ METEOR 考察船:安哥拉海盆 450 m 水深、50 m 穿透的致密沉积层序(2008)

■ ISABU 调查船:水深 1,200 m 记录到超过 120 m 穿透的沉积地层

■ 韩国近海 340 m 水深:4 kHz 参量低频高分辨率地层数据

■ 数据实例摘自 Teledyne RESON 官方技术资料。

相关技术资料

■ ParaSound 官方产品彩页(PLD16540-5,英文) (PDF)

■ 中文技术资料、投标参数文件与 P35 配置方案,欢迎来电垂询:010-8859 4300,或发邮件至 sales@wedynamics.com.cn。

参见

■ 船载中深水地层剖面系统——面向国内用户的产品页,含安装环境要求、系统标准组成与国内典型用户

■ 船载中深水地层剖面系统解决方案——方案详解与国内装船业绩

应用案例

北极 ArcWatch-1 航次全海盆沉积成像
2023 年,德国阿尔弗雷德·魏格纳极地与海洋研究所(AWI)Polarstern 号 PS138(ArcWatch-1)航次在北冰洋中央海盆(南森海盆、阿蒙森海盆、加克洋中脊)以船载 ParaSound P70 二十四小时连续作业,对海底下约 200 m 沉积层高分辨率成像,原始数据全部存档于 PANGAEA 数据中心,支撑北冰洋沉积过程与古环境研究。
来源:PANGAEA / AWI,2024
南极 EASI-2 航次岩芯站位优选
2023–2024 年,AWI Polarstern 号 PS140(EASI-2)航次跨越南非外海、南极普里兹湾及东西印度洋断面(作业水深 3,657–5,156 m),ParaSound P70 剖面数据直接用于选定沉积岩芯取样站位,实现“先剖面、后取样”的高效作业模式,全航次数据集已在 PANGAEA 公开存档。
来源:PANGAEA / AWI,2024
地中海海底滑坡与冷泉调查
2011–2012 年,德国 GEOMAR 海洋研究所/基尔大学 Meteor 号 M86/2 航次在地中海西西里岛外海(卡塔尼亚峡谷、埃特纳火山变形区)以 ParaSound P70(4 kHz 参量低频)全天候运行,清晰成像上部 50–100 m 沉积层,识别多处海底滑坡体、深切峡谷与冷泉碳酸盐丘,为海底稳定性研究提供关键浅地层证据。
来源:Meteor-Berichte(GEOMAR),2012
典型应用

油气勘探
浅层气藏识别、沉积结构分析

海洋科考
冷泉/热液区探测、古河道研究

工程勘察
海底电缆/管道路由调查

水下考古
沉船及埋藏遗迹探测

相关参数

参数指标
声学指标
工作原理参量阵(非线性差频)
主高频(PHF)18–24 kHz
参量低频(SLF)0.5–7 kHz
参量高频(SHF)37–42 kHz
电子发射功率70 kW(P70)
发射声源级245 dB(主高频)/ 206 dB(参量) re 1µPa @1m
波束宽度4.5°
接收通道128 个换能器单元 / 288 路 ADC(P70)
探测性能
深度范围10 – 11,000 m
地层穿透深度>200 m(取决于当地底质与环境条件)
垂向(沉积层)分辨率可达<15 cm
最大测距分辨率6 cm
最大输出采样率12 kHz
水柱记录垂向分辨率最大 6 cm
运行与接口
多脉冲能力最多 16 个同步 pings(QED 多脉冲 / 脉冲串多脉冲)
最大发射速率16 Hz
发射脉冲CW 连续波 / FM Chirp 调频,脉冲长度 0.17–25 ms
工作模式参量 & 常规浅地层剖面;全运动稳定窄波束单波束测深
运动补偿横摇 ±15° / 纵摇 ±10° / 艏向 ±10° 稳定,升沉修正
数据格式ASD、PS3、SEG-Y
换能器安装船底固定安装(含导流罩);收发机安装于空调房间
