当前位置:首页 > 水下工程 > 标准水听器和换能器 > Teledyne RESON 4035
标准水听器和换能器
Teledyne RESON 4035
标准水听器和换能器
Teledyne RESON 4035

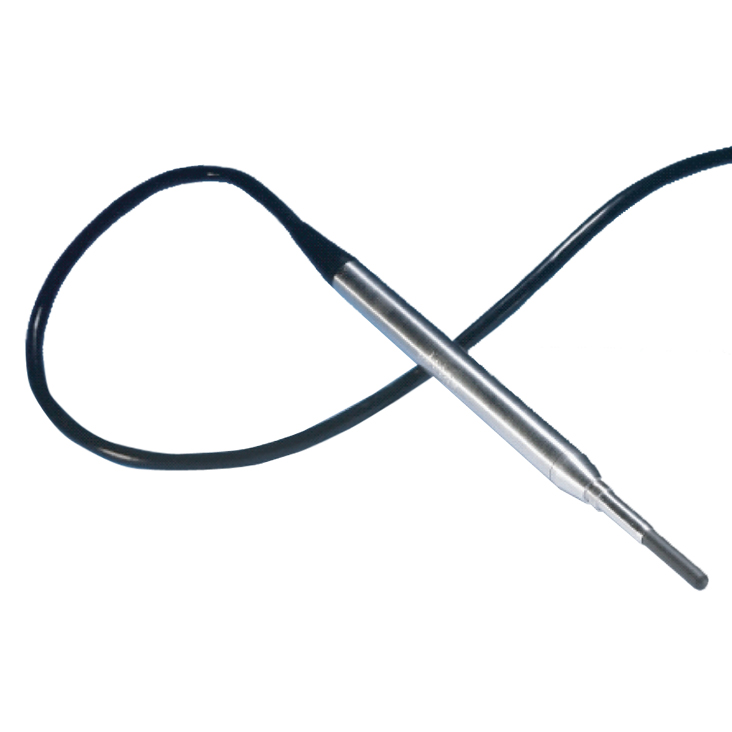

Teledyne RESON TC4035 是一款微型探头水听器,专为 100kHz 至 500kHz 频率范围的标准参考测量而设计,可用频率范围达 10kHz-800kHz,在水平与垂直平面上均具有良好的全向特性。

水听器内置 10dB 低噪声前置放大器,包含插入校准电路,可方便地对水听器状态进行电学测试;前放可驱动长达 25m 的电缆。

探头直径仅 Ø10mm,对被测声场扰动极小,耐压 300m,是水池测量与近场高频校准的标准工具。

主要特性

■ 10kHz-800kHz 高频测量能力

■ 微型 Ø10mm 探头,声场扰动极小

■ 内置 10dB 低噪声前放 + 插入校准

■ 水平/垂直面良好全向特性

■ 耐压 300m,逐台单独校准

应用场景

■ 100-500kHz 高频段标准参考测量

■ 水声水池与消声水槽校准

■ 高频换能器、声呐探头测试

■ 近场高频声压分布测量

应用案例

高温合金超声凝固空化监测
🕐 2023 👤 中国高校研究团队 📍 中国(实验室)
以 TC4035 在最高 1873 K 环境下原位测量合金超声凝固的 10–800 kHz 空化噪声,区分稳定/瞬态空化。
来源:Ultrasonics 期刊,2023
📌 激光击穿空化冲击波测量
🕐 2022 👤 法国激光等离子体研究团队 📍 法国(实验室水槽)
Optics Express 发表的水中激光丝化声波控制研究,以 TC4035 覆盖 10kHz–800kHz 中频段,同步记录纳秒激光击穿产生的冲击波与空化泡多次塌缩压力峰:随脉冲能量增大,二次压力峰延迟增加,据 Rayleigh-Plesset 方程估算空化泡半径约 1mm。
来源:Optics Express 30(6):9105, 2022
📌 超声清洗槽空化噪声谱基准
🕐 2004 👤 英国国家物理实验室(NPL) 📍 英国特丁顿
NPL 的 Hodnett 等用 TC4035 测量商用 40kHz 超声清洗槽声学发射谱,完整分辨驱动基频、谐波、次谐波与超谐波及宽带空化白噪声:随输入功率增加,白噪声逐渐淹没谐波成分,该谱特征成为功率超声领域评估空化强度的经典参照方法。
来源:Hodnett et al., 2004;引自《Power Ultrasonics》第 8 章
TC4035 是内置前置放大器的微型高频测量水听器,适用于高频声学试验、近场声压测量及超声测试,可作为声学测试系统的测量探头。

产品规格

参数指标
水听器型号TC4035
低频到高频10kHz to 800kHz
发射灵敏度不能用于发射
接收灵敏度-214dB±2dB at 100kHz
内置前放内置
工作深度300m
