Teledyne RESON 4034 - 普思海洋 Wedynamic Marine - 海洋观测·海道测量·水下工程·导航定位系统解决方案

标准水听器和换能器

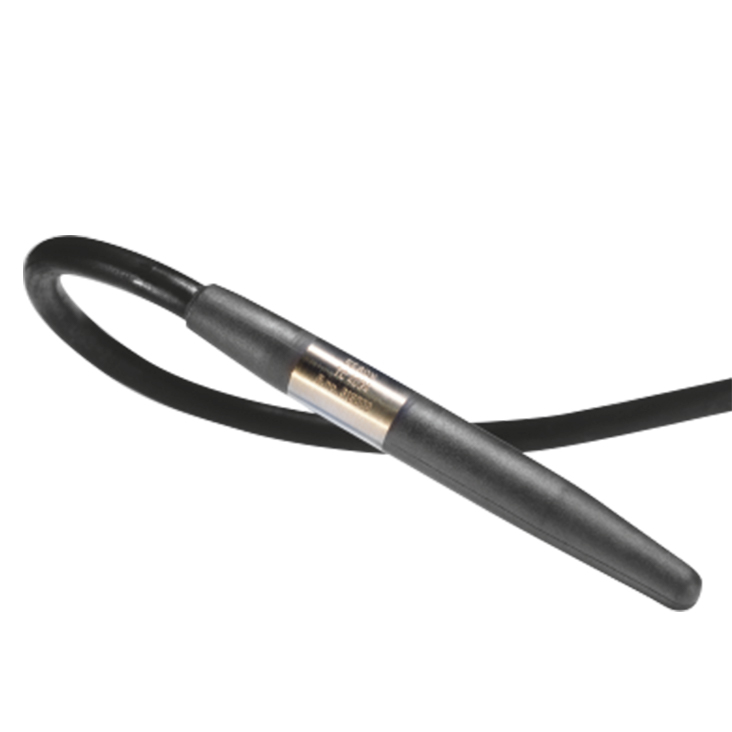

Teledyne RESON 4034

标准水听器和换能器

Teledyne RESON 4034

Teledyne RESON TC4034 宽带球形水听器在 1Hz 至 470kHz 的极宽频率范围内提供均匀的全向特性，整体接收特性使其成为进行高达 470kHz 绝对水下声测量的理想传感器，亦非常适合高频段校准用途。

TC4034 接收灵敏度 -218dB re 1V/µPa，兼具 145dB（谐振点） 发射能力；球形传感元件结构坚固、长期稳定，耐压 900m。

产品标配 10-50m 多长度 TSP 电缆（BNC 接头），每台单独校准，广泛应用于全球计量实验室与科研机构。

主要特性

■ 1Hz-470kHz 极宽频球形全向响应

■ 宽频内均匀全向，高频校准适用

■ 长期稳定性与耐用结构兼备

■ 收发兼备，可用作参考声源

■ 耐压 900m，逐台单独校准

应用场景

■ 高频段绝对水下声测量

■ 计量实验室高频校准参考

■ 水声研究与声学试验

■ 多单元测量阵列构建

应用案例

NPL 国际水声计量比对

🕐 2017–2020　👤 英国 NPL 主导，7 国计量院参与　📍 NPL 及各国计量实验室

TC4034 作为 100–500 kHz 频段循环传递标准器，由七国计量院轮母校准自由场灵敏度，结果一致性良好。

来源：NPL 报告 AC20，2023

📌 水听器相位校准国际方法比对

🕐 2012　👤 英国 NPL 与杭州应用声学研究所　📍 英国特丁顿 / 中国杭州

NPL 用自由场互易法、HAARI 用激光多普勒测振光学法，对同一支 TC4034 独立测量 10–150kHz 相位响应：两种原理完全不同的方法结果全频段吻合，60kHz 附近小峰与 35kHz 小凹均复现，为宽带脉冲测量的相位修正奠定国际比对基础。

来源：NPL Report AC 1；POMA 17:070026, 2012

📌 智能水听器出厂校准基准

🕐 2010 起　👤 Ocean Sonics（加拿大）　📍 加拿大新斯科舍

Ocean Sonics 第三代智能水听器量产时，选择 TC4034 作为声学校准基准传感器：1Hz–470kHz 超宽频与 -218dB 灵敏度覆盖数字水听器全频段校准需求；合作顺利促成 RESON 传感器全数字化产品线 RB 系列，官方纪实称其只信任 TC4034 完成校准。

来源：Ocean Sonics 官网；Teledyne Marine 官方案例纪实

咨询该产品下载产品文档

产品规格

参数	指标

水听器型号	TC4034
低频到高频	1Hz to 470kHz
发射灵敏度	122dB±3dB at 100kHz
接收灵敏度	-218dB±3dB at 250Hz
内置前方	无
工作深度	900m

拿不准选哪款？把需求发给我们

从方案设计、设备选型，到安装调试、海试培训和保障维修，我们关注每一项技术在真实任务中的可用性与完整交付。如果您拿不准用哪款？可以把需求发我们。

☎ 010-8859 4300（周一至周五 9:00—17:30）
✉ sales@wedynamics.com.cn
🌐 www.wedynamics.com.cn

✉ 把需求发给我们，1 个工作日内回复

关注「普思海洋」

长按识别 · 携手探索深蓝

选型指南和解决方案直达：水听器 · EXRAY 无缆巡检 · 水下光通信 · 深水多波束 · 照明与激光 · 惯导与 USBL · 多波束声呐 · 地层剖面 · 成像声呐 · 船载惯导 · 走航 ADCP · 海图数据处理 · 水下摄像机 · 水下云台 · 更多解决方案

应用案例

守护虎鲸的「安静」——RESON 水听器声学监测应用

美国华盛顿州 Quiet Sound 计划委托 SMRU Consulting 在 Useless Bay 部署 Coastal Acoustic Buoy（CAB）系统，核心声学前端为 Teledyne RESON 水听器：系统坐底 60 m，三个秋冬季航次连续记录航道噪声与虎鲸发声。数据显示自愿减速期内船舶水下噪声降低 12–50%，单季每天多出约 70 分钟低于 110 dB 的安静窗口，并在主航道内监测到罕见的虎鲸超级群集会。
