Teledyne RESON 4038

标准水听器和换能器

Teledyne RESON 4038

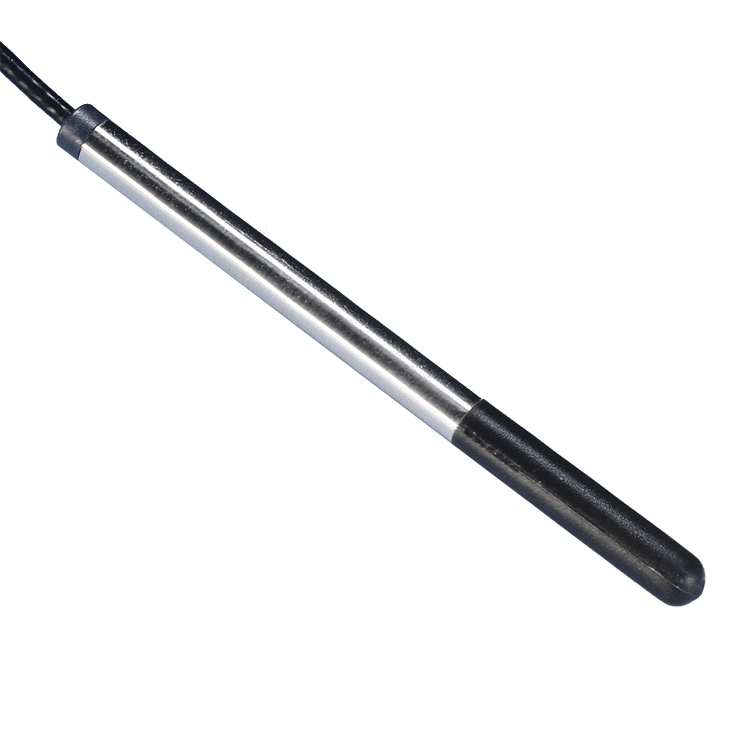

Teledyne RESON TC4038 是一款微型探头水听器，专为 100kHz 至 1.2MHz 高频范围的标准参考测量而设计，可用频率范围 50kHz-800kHz（可延伸至 1MHz 以上），在指定频段内提供平坦的频率响应与全向特性。

传感器直径仅 Ø4mm，是系列中最精巧的高频探头，具备出色的长期稳定性与可靠的灵敏度保持能力，同时具有 137dB（谐振点） 的发射能力。

TC4038 标配 2m/10m 同轴电缆（BNC 接头），逐台单独校准，适用于 20m 以内水深的高频计量应用。

主要特性

■ 50kHz-800kHz（可延伸至 1MHz+）高频参考

■ Ø4mm 超微型探头，高频声场测量无扰动

■ 平坦频响 + 全向特性，高频段校准精准

■ 具备 137dB 发射能力，支持互易校准

■ 逐台单独校准，长期稳定性优异

应用场景

■ 100kHz-1.2MHz 高频标准参考测量

■ 医疗/工业超声场水下测量

■ 高频换能器与超声探头校准

■ 消声水池高频声学试验

应用案例

鲑鱼遥测系统校准参考

🕐 2009起　👤 美国太平洋西北国家实验室（PNNL）　📍 PNNL 生物声学与流动实验室

TC4038 任 JSATS 416.7 kHz 载频参考水听器，自动标定微型声学标签，偏差仅 0.03 dB。

来源：Sensors 期刊，2010

📌 经颅超声导波声场扫描

🕐 2023　👤 佐治亚理工学院 SSDSL　📍 美国亚特兰大（实验室）

研究颅骨超声传输与导波色散时，团队以 TC4038（Ø4mm、50–800kHz、500kHz 处 -226dB）在 120×100mm 区域以 0.25mm 步进扫描压力场，10MHz 采样率记录透射信号，揭示颞骨与顶骨的剪切模态转换传输窗口，为经颅超声治疗提供实验依据。

来源：Ultrasonics 128 (2023) 106882

📌 质子治疗布拉格峰声定位

🕐 2019　👤 瓦伦西亚理工大学（UPV）　📍 西班牙瓦伦西亚

强子治疗声学监测研究中，团队以 TC4038 作高频发射器（50–800kHz）、TC4014 作接收，在水槽内用可编程 3D 机械臂完成 12 点位到达时间标定，线性拟合直接测得声速并修正定位偏差，验证声学方法定位质子束布拉格峰的可行性。

来源：Sensors 19(9):1971, 2019（MDPI）

咨询该产品下载产品文档

产品规格

参数	指标
水听器型号	TC 4038
低频到高频	50kHz to 800kHz
发射灵敏度	137dB（谐振点）
接收灵敏度	-228dB±2dB at 100kHz
内置前放	无
工作深度	20m
