RESON SeaBat T-series Shallow-water Multibeam

浅水多波束测深系统

Teledyne RESON SeaBat T 系列浅水多波束测深系统是近岸与浅水测绘的行业标杆:从超高性价比的 T20-P,到装机量最大的 T50-P,再到搭载 700–800 kHz 专用高频阵的旗舰 T51,全系共享同一套声学架构与软件生态——宽带频率捷变、采样级动态波束成型、66 kHz 超高换能器采样率与超窄波束互补,输出高纯净海底数据,把后处理时间压缩到最短。

全系最多 1024 束(双头 2048 束)、6 mm 测深分辨率、最高 50 ping/s,扫宽最大 170°,测深能力覆盖 0.5 m 至 575 m;Tracker Autopilot 自主声纳控制可实时自动优化功率、增益与脉宽,让不同经验的操作员都能稳定测出专家级数据。

系统形态覆盖便携式(P 系列)、无人船版(ASV)、潜水版(S 系列,ROV/AUV,最深 6000 m)与机架式(R 系列),从小艇“机会船”快速动员到母船固定安装、从无人船自主测绘到水下机器人精细巡检,一个平台满足全部浅水测量场景。

核心优势

■ 宽带频率捷变:190–420 kHz(10 kHz 步进)/ T51 另具 700–800 kHz 专用高频阵,作业中实时选频,量程与分辨率兼得

■ 动态波束成型:采样级波束控制保证短距超高分辨率,配合 0.25°–1° 超窄波束,目标细节纤毫毕现

■ Tracker Autopilot 自动驾驶:声呐参数全自动优化,真正免手动操作,数据质量不依赖操作员经验

■ 极高数据纯净度:先进海底检测算法 + 自适应门控,原始数据即接近成品,后处理时间大幅缩短

■ 全数据产品并行输出:水深、小片(Snippets)、侧扫、完整/压缩水柱、标准化背向散射同步记录,不降 ping 率

■ 丰富高级选件:X-Range 增程降噪、Multi-Detect 多目标探测、FlexMode 局部加密、管线探测与跟踪、全速率双头(2048 束)

■ 快速动员:便携式声呐处理器(PSP,IP54)接线极简,小艇 30 分钟内完成部署;航空箱可民航托运

■ 生态完整:Sonar UI 操控界面、Teledyne PDS 采集软件、7k 标准数据格式,兼容 CARIS/QPS 等主流后处理软件

系列型号一览
型号工作频率波束角波束数定位
SeaBat T51-P350–430 + 700–800 kHz0.25°×0.5°(800 kHz)10–1024旗舰便携,超高分辨率

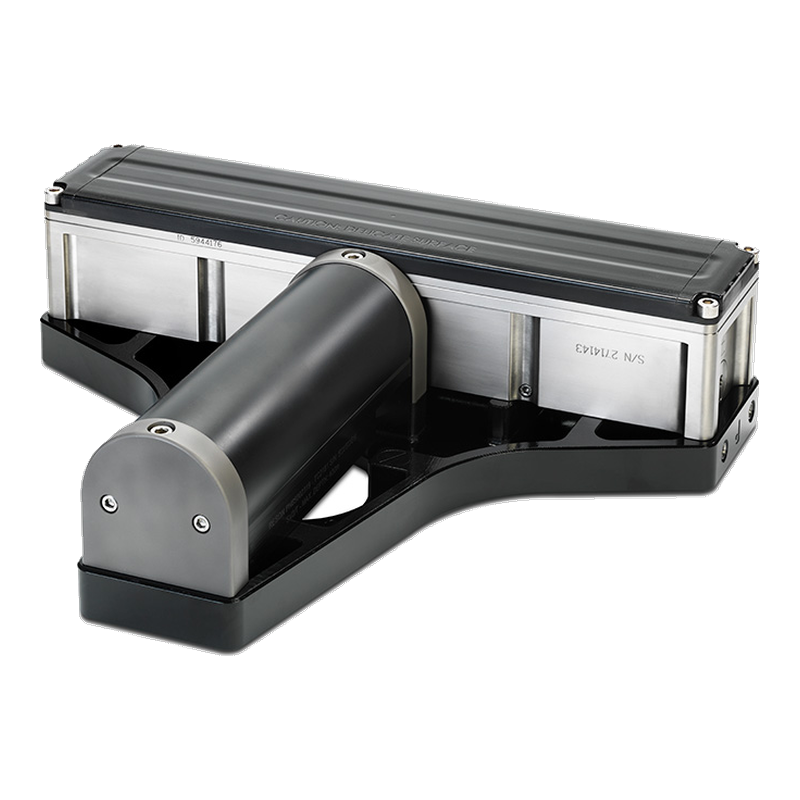

SeaBat T50-P190–420 kHz0.5°×1°(400 kHz)10–1024主力便携,行业标杆

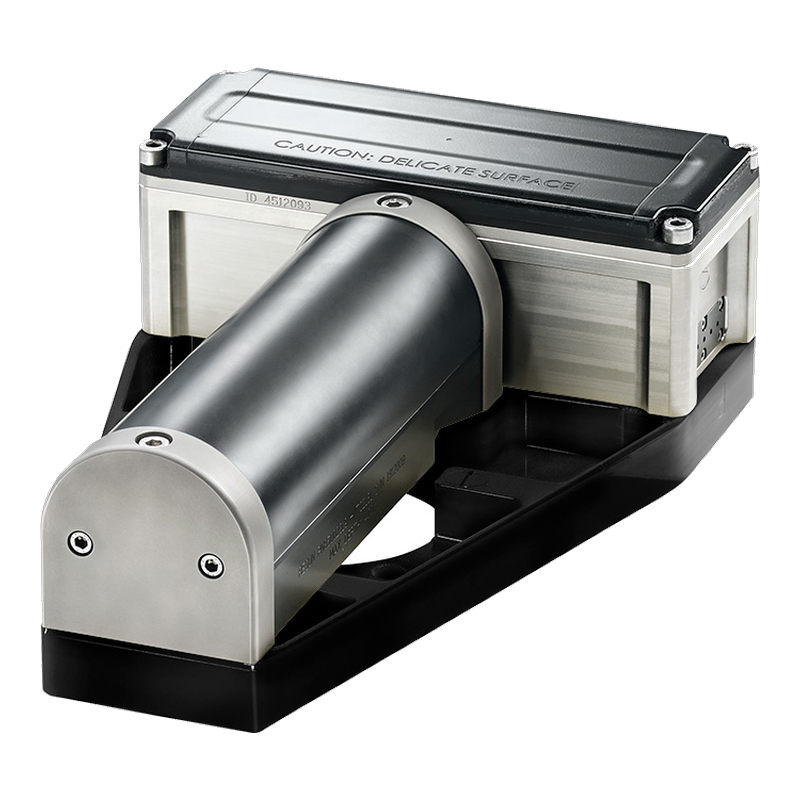

SeaBat T20-P190–420 kHz1°×1°(400 kHz)10–256(可选 512)经济便携,单人携行

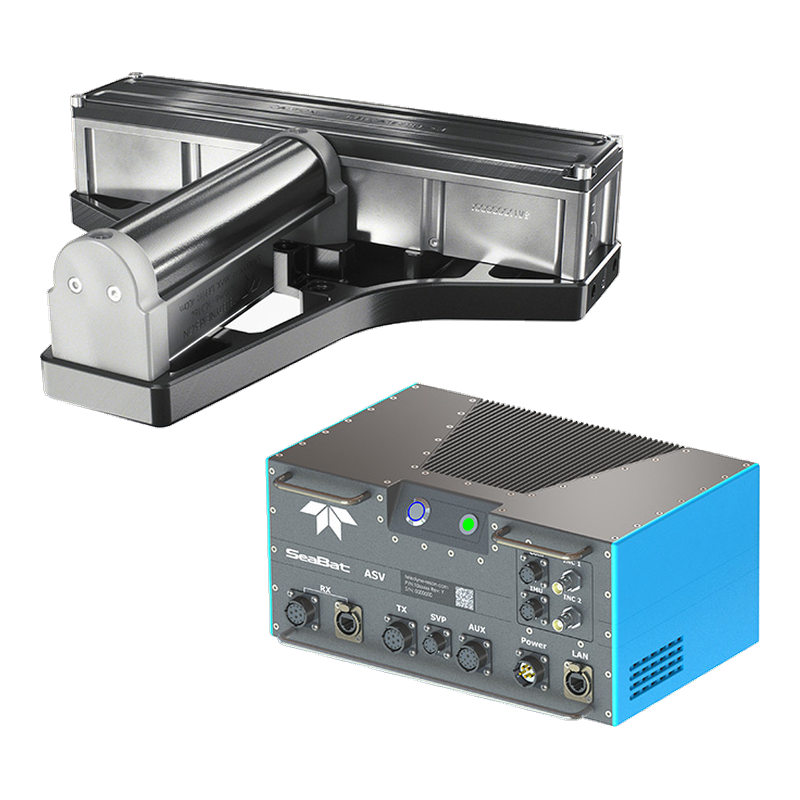

SeaBat T51-ASV350–430 + 700–800 kHz0.25°×0.5°(800 kHz)10–1024无人船(USV)专用

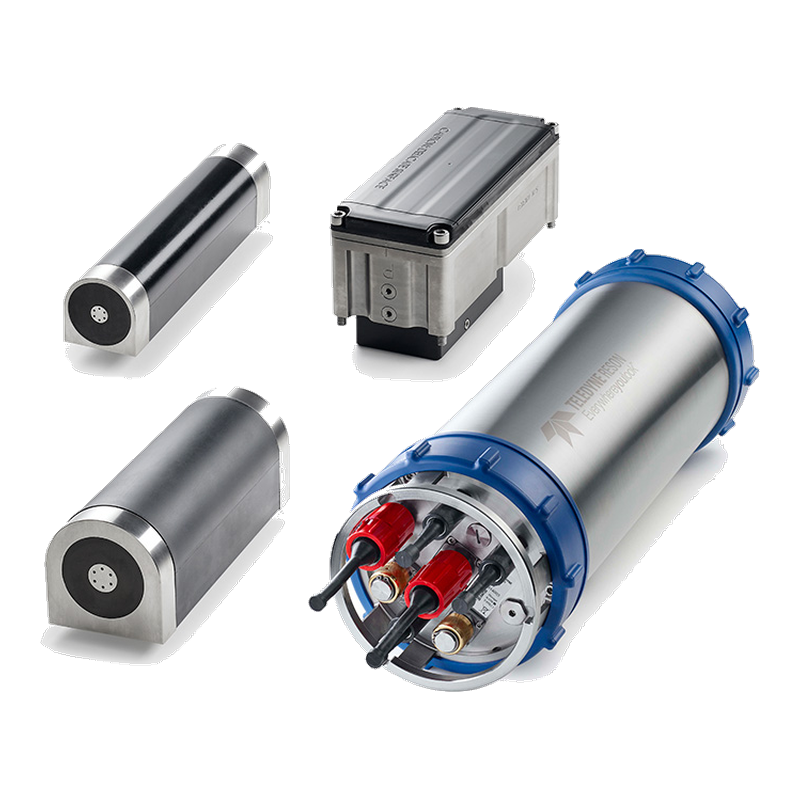

SeaBat T20-S190–420 kHz1°×1°(400 kHz)10–256(可选 512)ROV/AUV 潜水版,最深 6000 m

■ 点击型号进入对应详情页,查看完整指标与配置;另有 T50-R / T51-R 机架式、T50 Extended Range 长量程版等配置,欢迎来电垂询。

应用场景

■ 近岸与港口航道测量、港池锚地定期检测

■ 疏浚与吹填工程的过程监测与竣工验收

■ 河口、水库、湖泊等内陆水域高精度测绘

■ 海底管线、电缆路由调查与埋设检测

■ 海上风电基础、桩基与水下结构物巡检

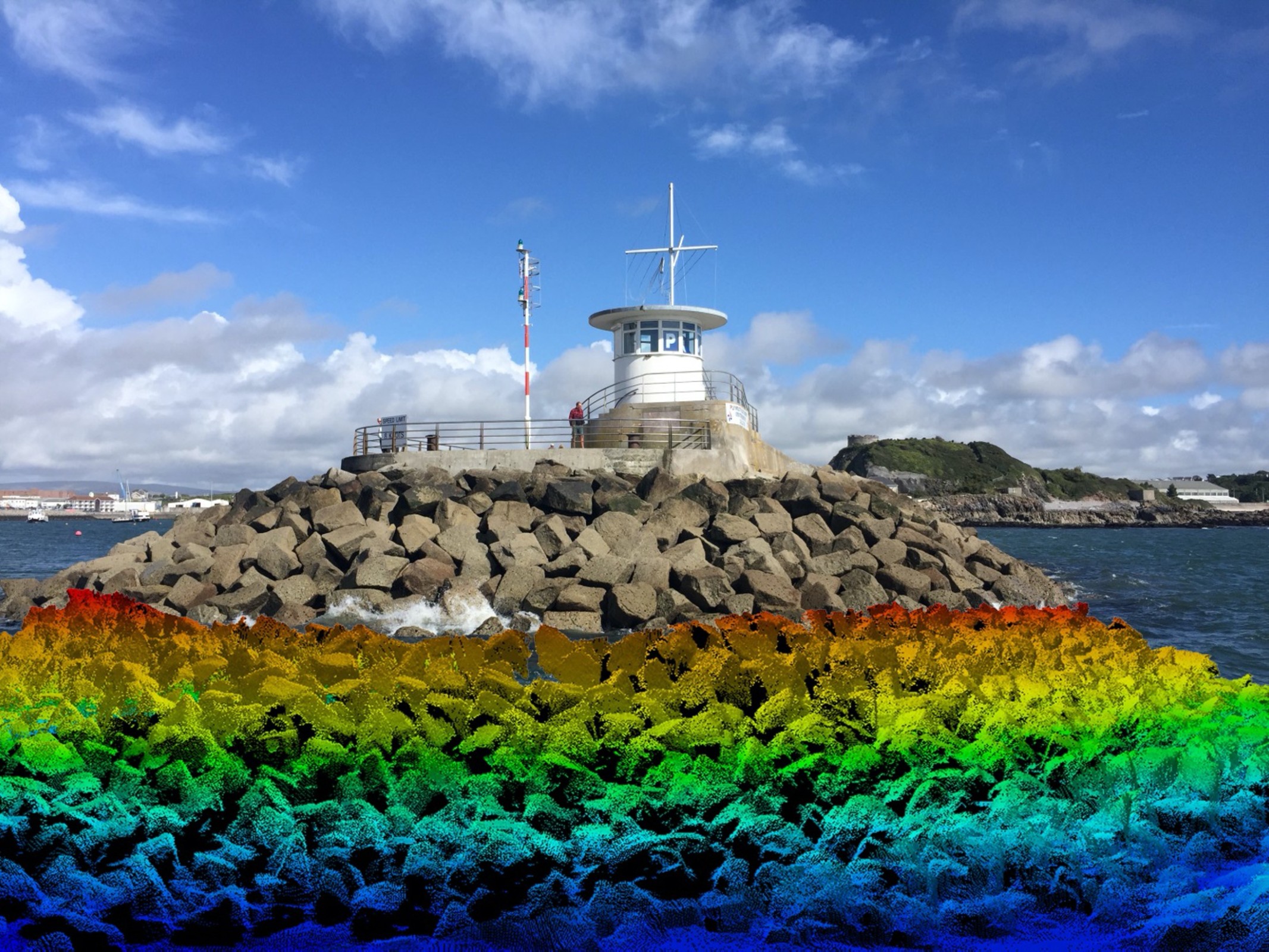

■ 码头岸壁、桥墩、坝体等立面精细扫描(声呐头可侧倾安装)

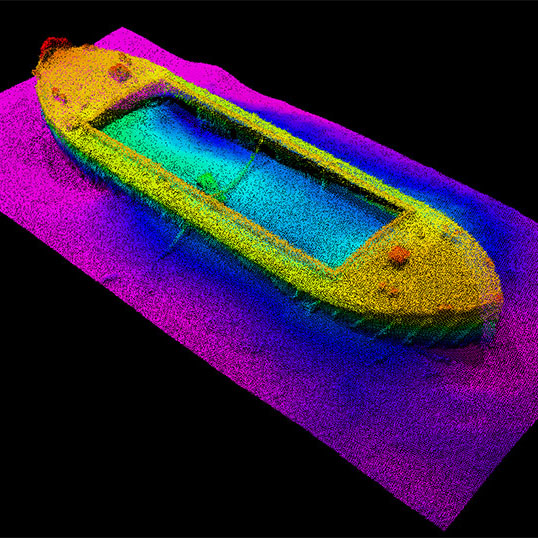

■ 沉船搜寻、水下目标识别与应急测量

■ 无人船(USV)自主测绘与 ROV/AUV 水下巡检

系统组成与软件生态

■ 声呐头(湿端):钛合金外壳宽带收发阵列,水中重量轻至 3–5 kg,50 m 耐压,可船底/舷侧/支架安装

■ 便携式声呐处理器 PSP:IP54 防水,24VDC 或 100–230VAC 供电,传感器单点接入与精确时间标记

■ 机架式/海底声呐处理器:19″ 机架(R 系列)或 6″ 钛合金耐压舱(S 系列,内置 1 TB 存储)

■ Sonar UI 声呐用户界面:运行于测绘笔记本/台式机,高度可配置,声呐与采集软件同屏工作

■ Teledyne PDS 采集软件:导航、采集、处理一体化;7k 标准数据格式,兼容 CARIS HIPS、QPS Qimera、EIVA 等

■ 传感器生态:RESON SVP70 表面声速仪、Teledyne 20/30 型惯导、Applanix POS MV 姿态定位系统无缝集成

相关技术资料

■ SeaBat T50-P 官方产品彩页(英文) (PDF)

■ SeaBat T20-P 官方产品彩页(英文) (PDF)

■ T51 / T51-ASV / T20-S 及机架式型号彩页欢迎来电垂询索取:010-8859 4300,或发邮件至 sales@wedynamics.com.cn。

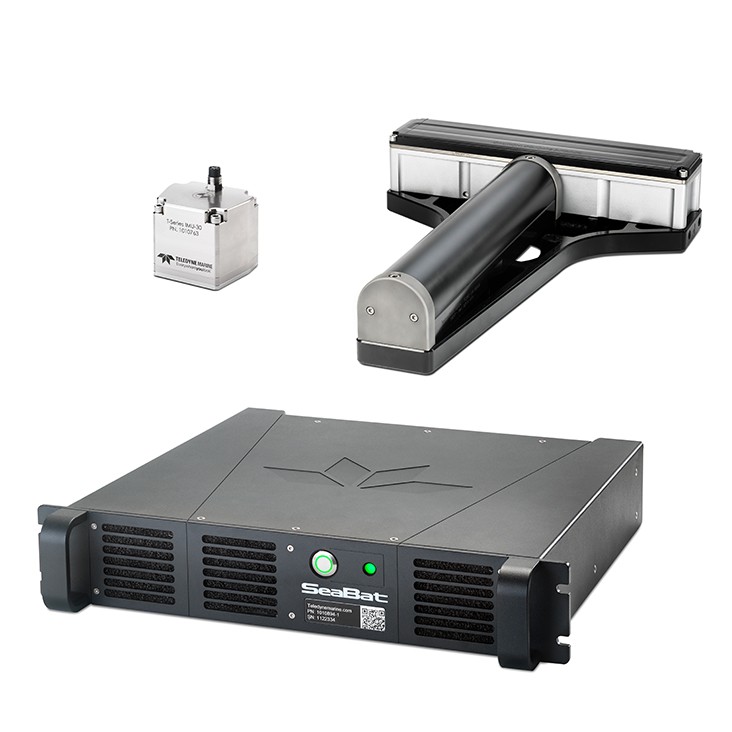

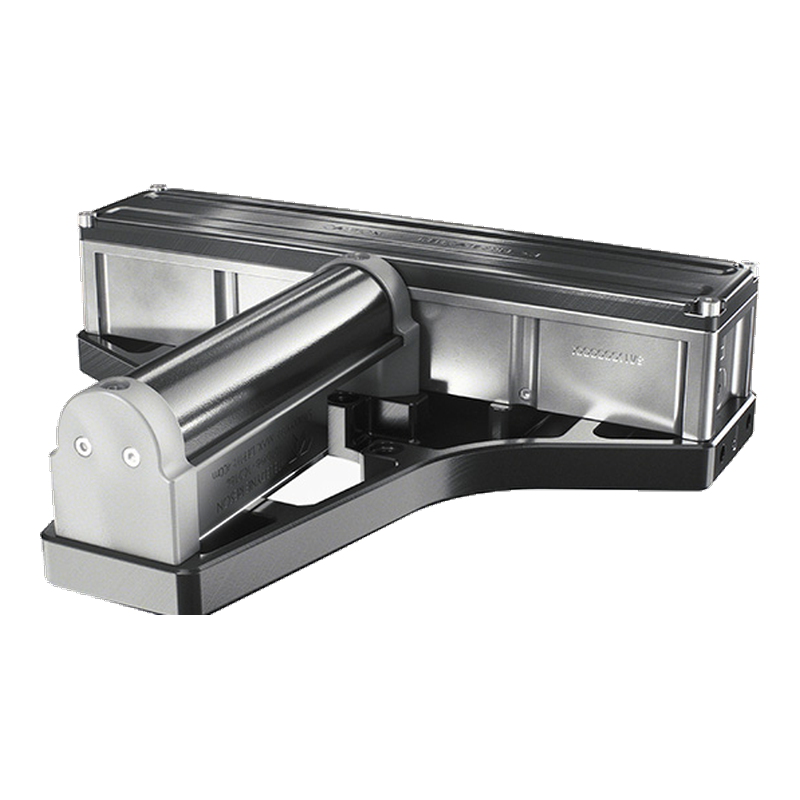

SeaBat T50/T51 系列多波束测深系统(官方产品图)

SeaBat T50/T51 系列多波束测深系统(官方产品图)

应用案例

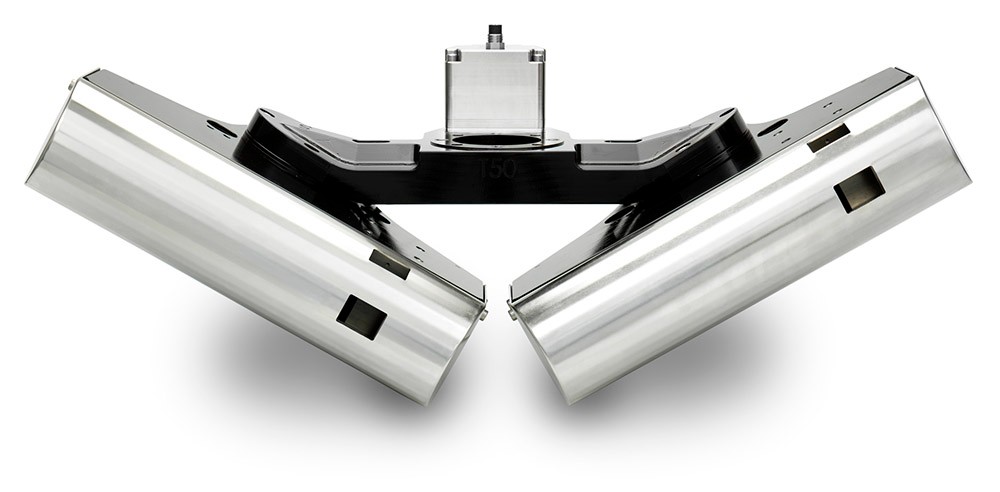

Titan 测量船换装双头 SeaBat T51
2021 年 10 月,英国 Titan Environmental Surveys 的 Titan Endeavour 号换装双头 SeaBat T51(2,048 波束、0.25° 波束宽),服务海上风电、油气与海缆检测。
来源:Teledyne Marine 官网新闻
Bibby HydroMap 以 DriX 无人艇搭载双头 T50
2018 年,英国 Bibby HydroMap 在 DriX USV 上集成双头 SeaBat T50,续航 7 天、航速 14 节,大幅提升近岸测量效率。
来源:Riviera Maritime Media
无人艇跨洲远程遥控高精度测绘
2025 年,DEEP Campus/Maritime Robotics/Teledyne 在英格兰 Loch Lyr 以 Otter Pro USV 搭载 SeaBat T51,操作员在挪威经卫星链路远程作业,支撑水下栖息地规划。
来源:Ocean News & Technology

SeaBat T 系列核心技术参数

工作频率:190–420 kHz 宽带(10 kHz 步进);旗舰 T51 另具 700–800 kHz 专用高频阵
波束角:0.25°–2°(随型号与频率),最多 1024 束,双头可达 2048 束
最大扫宽:140°–150°(等距)/ 165°–170°(等角),在线横摇稳定
测深能力:0.5–575 m(FM 长量程模式),测深分辨率 6 mm
Ping 率:最高 50 ping/s(受量程限制),66 kHz 超高采样率
脉冲体制:CW 15–300 µs / FM 300 µs–10 ms,CW/FM 实时切换
智能功能:Tracker Autopilot 自主声纳控制;X-Range / Multi-Detect / FlexMode / 管线探测可选
数据输出:水深、小片、侧扫、完整/压缩水柱、标准化背向散射,7k 格式千兆以太网
系统形态:便携式 PSP(IP54)/ 机架式 / 无人船 ASV 版 / 潜水 SSP 版(最深 6000 m)
供电:24VDC 或 100–230VAC 50/60 Hz(潜水版 22–60VDC)

相关参数

参数T51-P / T51-ASVT50-PT20-P / T20-S
工作频率350–430 + 700–800 kHz190–420 kHz190–420 kHz
波束角(横×纵)0.5°×1° / 0.25°×0.5°0.5°×1° / 1°×2°1°×1° / 2°×2°
波束数量10–102410–102410–256(可选 512)
最大扫宽140° 等距 / 170° 等角150° 等距 / 165° 等角140° 等距 / 165° 等角
典型测深(CW)160 m / 60 m(高频)0.5–150 m / 0.5–375 m0.5–150 m / 0.5–375 m
最大测深(FM)280 m / 120 m(高频)575 m575 m
Ping 率最高 50 ping/s最高 50 ping/s最高 50 ping/s
脉冲长度30–300 µs / 300 µs–2 ms15–300 µs / 300 µs–10 ms15–300 µs / 300 µs–10 ms
测深分辨率6 mm6 mm6 mm
声呐头耐压50 m50 m50 m(T20-S 深版 6000 m)
处理器形态便携 PSP / ASV 处理器便携 PSP(IP54)便携 PSP / 海底耐压舱 SSP
供电24VDC / 100–230VAC24VDC / 100–230VAC24VDC / 100–230VAC(T20-S:22–60VDC)
典型应用港口精细测量、风电检测近岸测绘、疏浚验收小艇测量、水下机器人
