Teledyne RDI Workhorse II ADCP

船载声学多普勒流速剖面仪

Teledyne RDI Ocean Surveyor(OS)系列船载声学多普勒流速剖面仪(ADCP)是大洋走航测流的全球标准装备:30 余年来,全球大中型科考船几乎无一例外选择 OS 系列——在 15 kn 以上航速的走航状态下,实时绘制船迹下方整个水层的流速、流向与悬浮物分布图,深度与分辨率曾被认为是不可企及的。

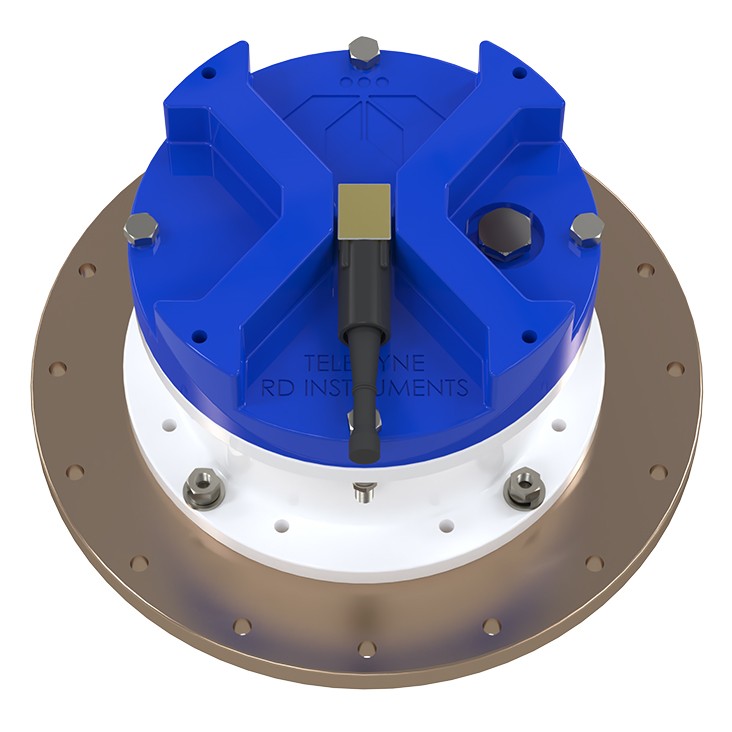

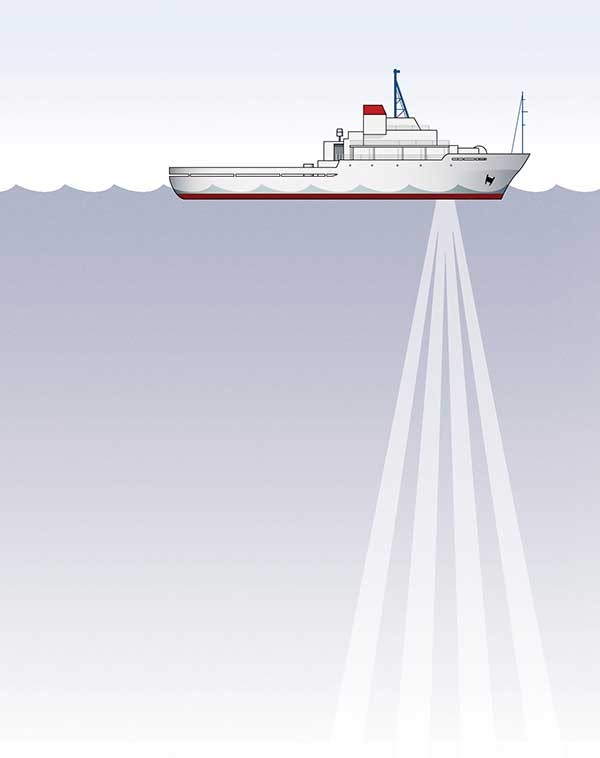

OS 系列的核心是专利相控阵换能器:单一平面阵同时产生与垂线成 30° 的 4 个波束,取代传统 4 个独立活塞式换能器——换能器更小、更轻、与船体齐平安装,阻力与流噪声大幅降低,这正是 38 kHz 低频(>1000 m 量程)得以装船的关键。配合宽带 + 窄带双信号处理模式,上层高分辨观测与深海最大穿透一机兼得。

系列提供 38 / 75 / 150 kHz 三种频率:OS-38 面向全水深大洋观测(剖面 >1000 m、底跟踪 1700 m),OS-75 量程与分辨率均衡(>700 m),OS-150 专注上层 400 m 高分辨(1.5 Hz 快 ping)。三者可单独使用,也可组成双频系统由同一套 VMDAS 软件统一采集,实现从表层到 1000 m 的无缝剖面覆盖。

核心优势

■ 专利相控阵换能器:单一平面阵 4 波束,数据密度更高、可靠性更强;换能器紧凑齐平安装,适装性与数据质量兼得

■ 宽带 + 窄带双模式:BroadBand 高精度模式用于上层精细观测,NarrowBand 长量程模式用于深海穿透,作业中灵活切换

■ 全水深覆盖:38/75/150 kHz 三频可选,剖面量程 >400 / >700 / >1000 m,双频组网无缝覆盖表层至 1000 m

■ 底跟踪兼多普勒计程:最大底跟踪 1700/950/540 m,精度<2 cm/s,一机同时输出流场剖面与船速基准

■ 回声强度剖面同步输出:80 dB 动态范围,可反演悬浮沉积物、浮游生物散射层分布

■ 实时决策支持:走航实时显示流场断面,支持现场作业调整——电缆铺设、潜标布放、站位优化

■ 成熟软件生态:VMDAS 走航采集、WinADCP 回放处理,兼容 UHDAS/CODAS 开源实时处理系统(全球科考船队标准流程)

■ 久经考验的舰队装机史:30 余年、全球大中型科考船标配,美国 UNOLS 船队、欧洲及中国新一代科考船广泛采用

OS 系列型号一览
型号频率最大剖面量程最大底跟踪垂向单元(典型)典型应用
OS-3838 kHz>1000 m1700 m16–24 m全水深大洋观测、气候断面
OS-7575 kHz>700 m950 m8–16 m中深场、陆坡流系、通用科考
OS-150150 kHz>400 m540 m4–8 m上层海洋高分辨、近岸
应用场景

■ 大洋综合科学考察船全水深走航测流(GO-SHIP 断面、中尺度涡、深海洋流研究)

■ 陆架与陆坡流系调查:黑潮、上升流、海洋锋面观测

■ 深水海洋工程作业保障:电缆/管线铺设船、钻井船动力定位环境监测

■ 远洋渔业资源调查:流场与散射层同步观测

■ 潜标/浮标站位背景流场调查与作业窗口评估

■ 双频系统:低频深远层 + 高频上层 400 m,全水柱高分辨覆盖

■ 海底底质与悬浮输运研究(回声强度剖面)

系统组成与软件生态

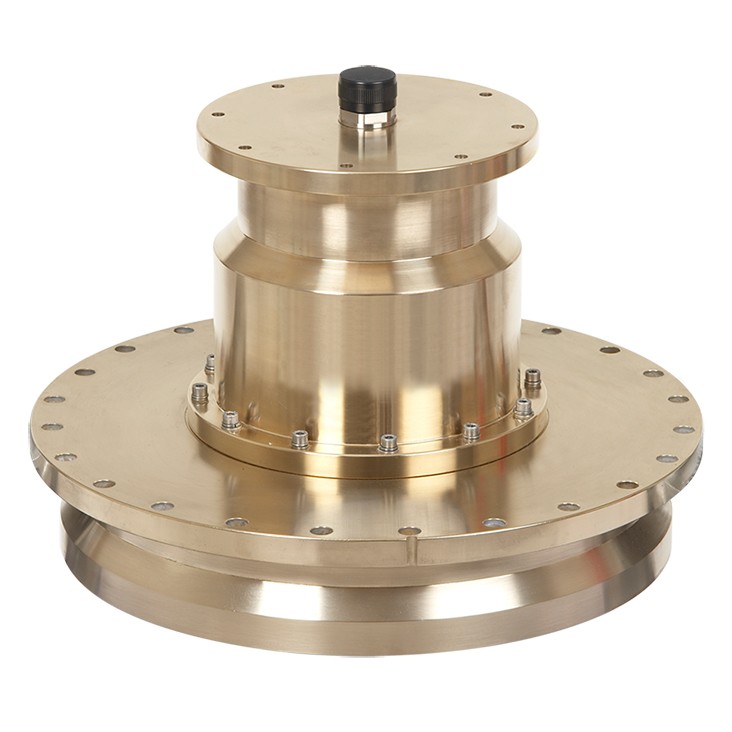

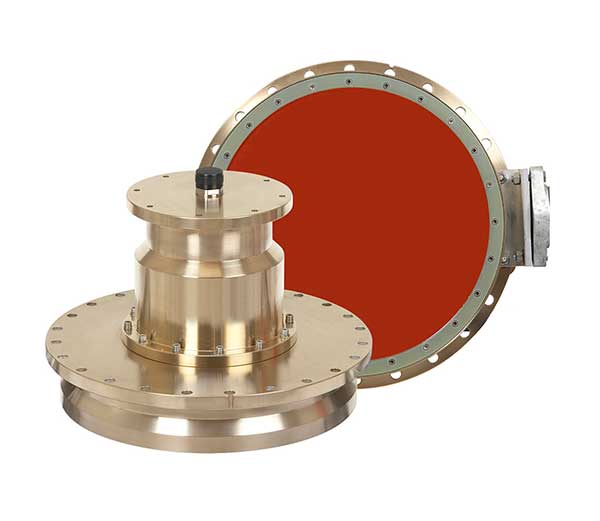

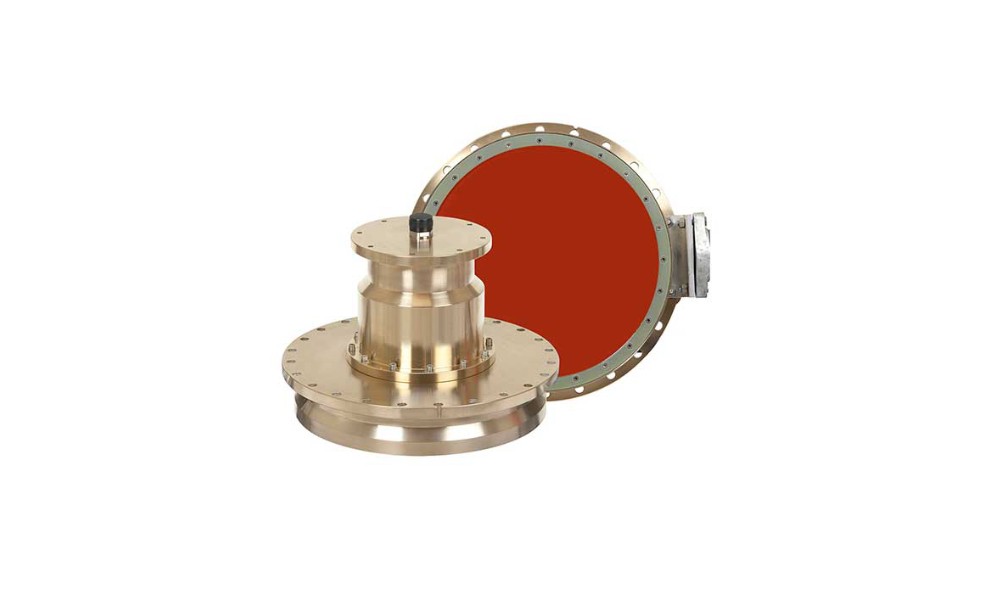

■ 水下换能器:38/75/150 kHz 相控阵换能器(直径 914/480/305 mm),船底开孔或导流罩内齐平安装

■ 甲板单元:19 英寸机架式电子机箱(大功率发射电源、换能器接口、主母板、I/O 接口)+ 通用甲板盒

■ 罗经接口板:接入船舶电罗经/GNSS(NMEA),LCD 显示罗经偏差控制

■ VMDAS:Vessel-Mount 走航数据采集系统——实时剖面显示、GPS/罗经融合、数据记录

■ WinADCP:数据回放、显示与导出;高级后处理可选 Velocity 软件

■ UHDAS / CODAS:夏威夷大学开源实时处理系统,全球科考船队标准流程,本站可协助部署

其他 ADCP 产品系列
系列型号定位量程
长程/平台Ocean Observer / Pinnacle 45石油平台、浮标、深水潜标实时/自容最大 1000 m
Workhorse 船载Workhorse II Mariner近岸走航船载(300/600/1200 kHz)19–154 m
Workhorse 自容Sentinel / Long Ranger 75k / Quartermaster 150k潜标/海床基长期自容观测20–644 m
Workhorse 直读Monitor港口 VTS、海上风电实时在线19–154 m
新一代Sentinel V5 波束(含垂直波束),实时+自容一体32–152 m
河流流量Rio Grande / StreamPro河流断面流量测验(WinRiver II)0.1–75 m
水平式H-ADCP河口/航道侧向扫描在线监测最大约 165 m
相关技术资料

■ Ocean Surveyor 官方数据表(英文) (PDF)

■ Workhorse II(Mariner/Sentinel/Monitor)官方数据表(英文) (PDF)

■ StreamPro 官方数据表(英文) (PDF)

■ 如需中文技术资料、选型建议或安装方案咨询,欢迎来电垂询:010-8859 4300,或发邮件至 sales@wedynamics.com.cn。

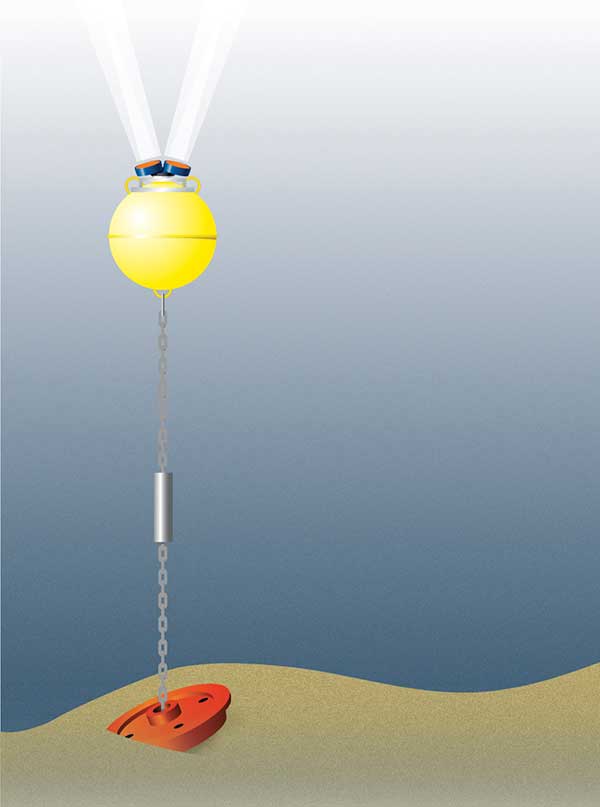

RDI Long Ranger 75 kHz ADCP 锚系长期剖面观测(官方)

RDI Long Ranger 75 kHz ADCP 锚系长期剖面观测(官方)

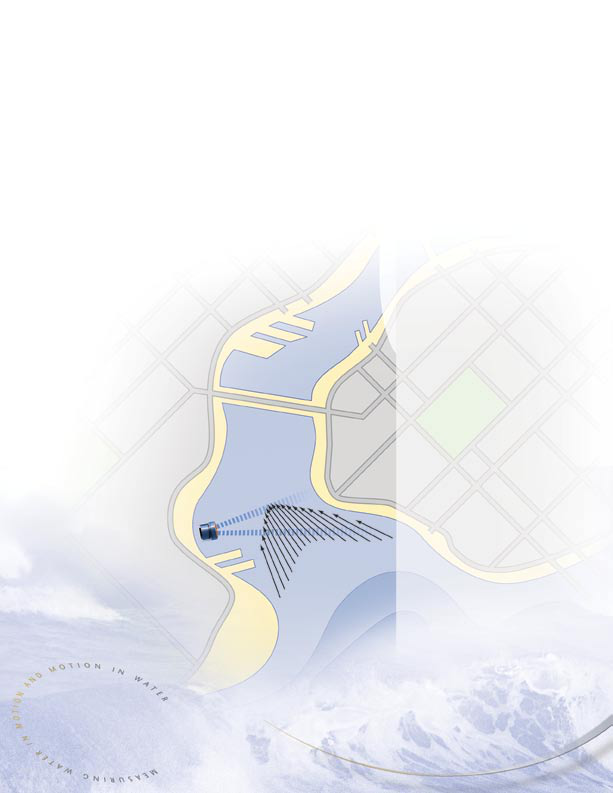

ChannelMaster H-ADCP 水平式流速剖面仪(官方彩页)

ChannelMaster H-ADCP 水平式流速剖面仪(官方彩页)

应用案例

荷兰国家水务监测网设备换代
2025 年启动(10+5 年合同),荷兰基础设施与水管理部(Rijkswaterstaat)采购 80 余台 WorkHorse II ADCP,用于全国河流与近岸流速流向长期监测。
来源:Hydro International / ON&T

Ocean Surveyor 核心技术参数

工作频率:38 / 75 / 150 kHz 三种可选,可组成双频系统
剖面量程:>1000 m(38 kHz)/ >700 m(75 kHz)/ >400 m(150 kHz)
底跟踪:最大 1700 / 950 / 540 m,精度<2 cm/s,兼作多普勒计程仪
换能器:专利 4 波束相控阵,30° 波束角,平面阵齐平安装
测速精度:±1.0% 流速 ±0.5 cm/s,测速范围 -5 ~ +9 m/s
深度单元:1–128 层,单元厚度用户可设(4–24 m 典型)
信号处理:BroadBand 宽带(高精度)+ NarrowBand 窄带(长量程)双模式
回声强度:80 dB 动态范围剖面同步输出,精度 ±1.5 dB
甲板单元:19 英寸机架电子机箱 + 甲板盒 + 罗经接口板,AC 90–250 V
软件:VMDAS 走航采集 / WinADCP 回放,兼容 UHDAS/CODAS

相关参数

参数OS-38(38 kHz)OS-75(75 kHz)OS-150(150 kHz)
最大剖面量程(长量程模式)>1000 m>700 m>400 m
最大剖面量程(高精度模式)>950 m>450 m>250 m
最大底跟踪深度1700 m950 m540 m
测速精度(典型)±1.0% ±0.5 cm/s±1.0% ±0.5 cm/s±1.0% ±0.5 cm/s
测速范围-5 ~ +9 m/s-5 ~ +9 m/s-5 ~ +9 m/s
深度单元数1–1281–1281–128
最大发射速率0.4 Hz0.7 Hz1.5 Hz
波束角 / 阵形30° / 4 波束相控阵30° / 4 波束相控阵30° / 4 波束相控阵
回声强度动态 80 dB,±1.5 dB动态 80 dB,±1.5 dB动态 80 dB,±1.5 dB
通讯RS-232 / RS-422RS-232 / RS-422RS-232 / RS-422
供电AC 90–250 V,1400 WAC 90–250 V,1400 WAC 90–250 V,1400 W
换能器直径914.4 mm480 mm305 mm
标准传感器温度(-5 ~ +45℃)温度(-5 ~ +45℃)温度(-5 ~ +45℃)
软件VMDAS / WinADCPVMDAS / WinADCPVMDAS / WinADCP
拿不准选哪款?把需求发给我们
从方案设计、设备选型,到安装调试、海试培训和保障维修,我们关注每一项技术在真实任务中的可用性与完整交付。如果您拿不准用哪款?可以把需求发我们。
☎  010-8859 4300(周一至周五 9:00—17:30)
✉  sales@wedynamics.com.cn
🌐  www.wedynamics.com.cn
关注「普思海洋」
普思海洋公众号二维码
长按识别 · 携手探索深蓝

相关产品

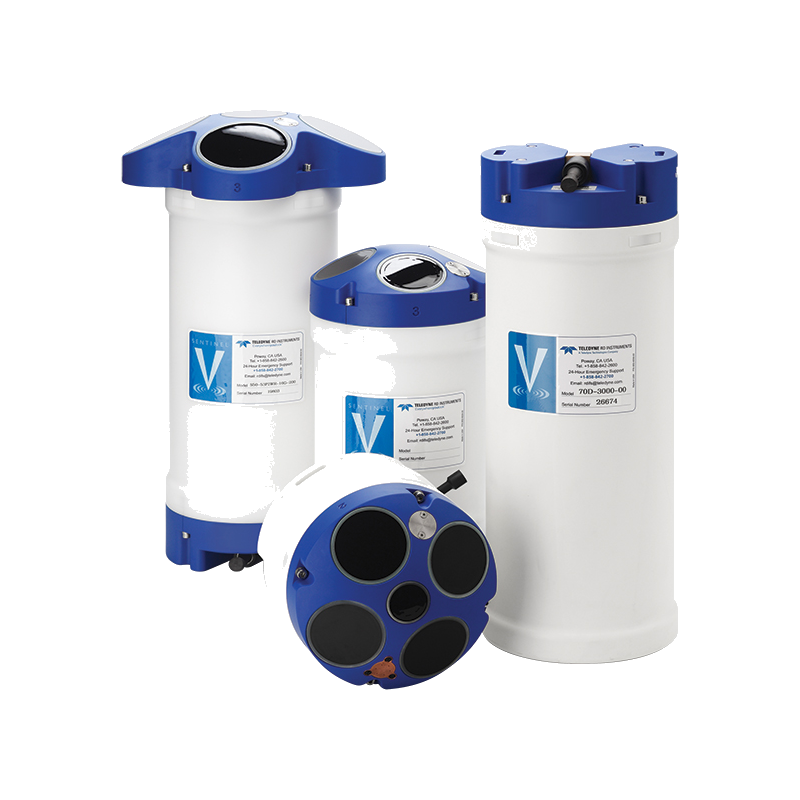

RDI Sentinel V 实时/自容 ADCP(1000/500/300 kHz)

Teledyne RDI Sentinel V:新一代 5 波束 ADCP,1000/500/300 kHz,实时与自容一体,无线配置与数据传输,湍流与测波能力增强。

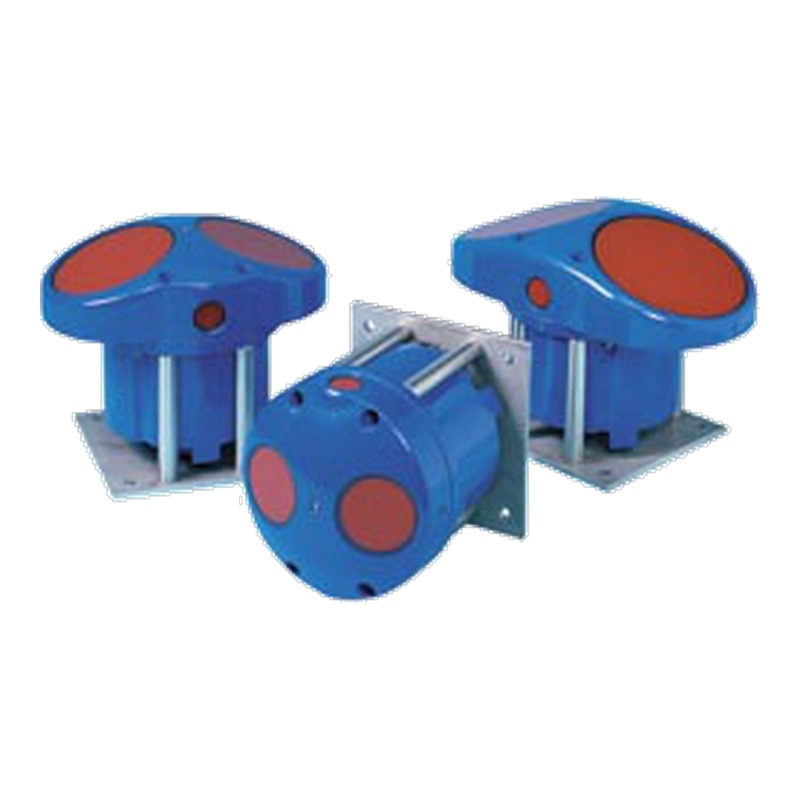

RDI Workhorse H-ADCP 水平式 ADCP(300/600 kHz)

Teledyne RDI Workhorse H-ADCP:水平安装侧向扫描 ADCP,300/600 kHz,1–128 层独立测量,河口海岸水位-流量在线监测与航道预警的理想方案。

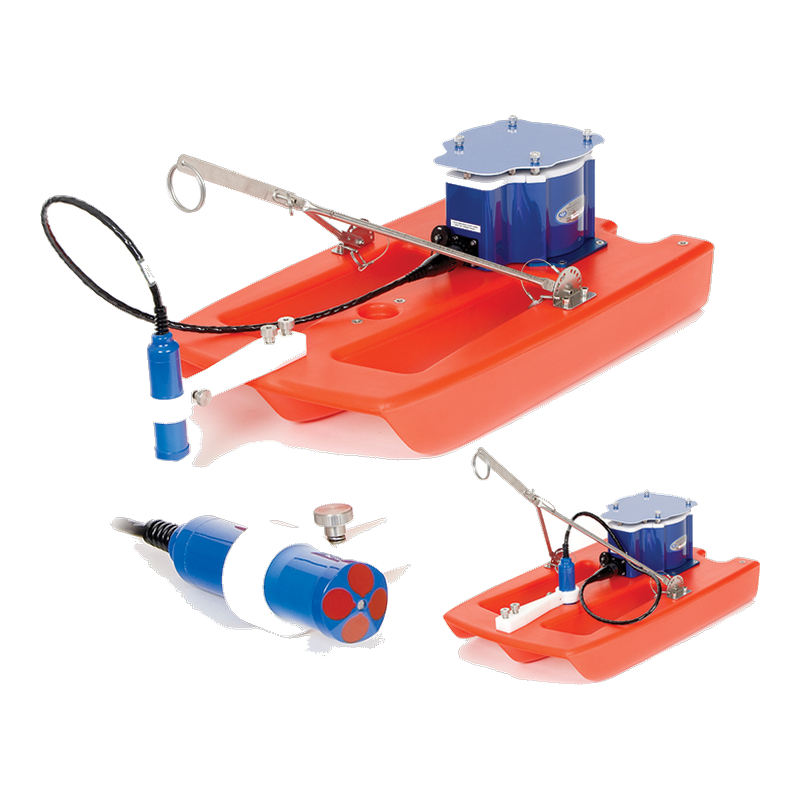

RDI StreamPro 微型走航 ADCP(2 MHz)

Teledyne RDI StreamPro:浅水微型走航 ADCP,2 MHz,适用 0.1–6 m 水深,蓝牙无线 + 平板操作,几分钟完成一次小渠道流量测验。

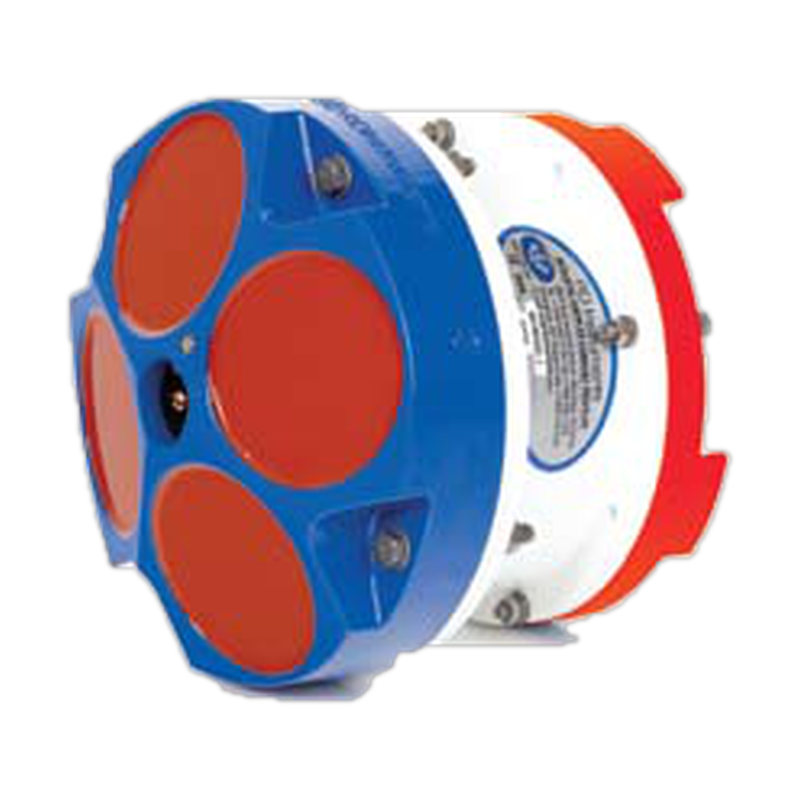

RDI Workhorse Rio Grande 河流走航 ADCP(600/1200 kHz)

Teledyne RDI Workhorse Rio Grande:河流流量测验专用走航 ADCP,600/1200 kHz,WinRiver II 软件自动解算断面流量,水文测验国际标准装备。

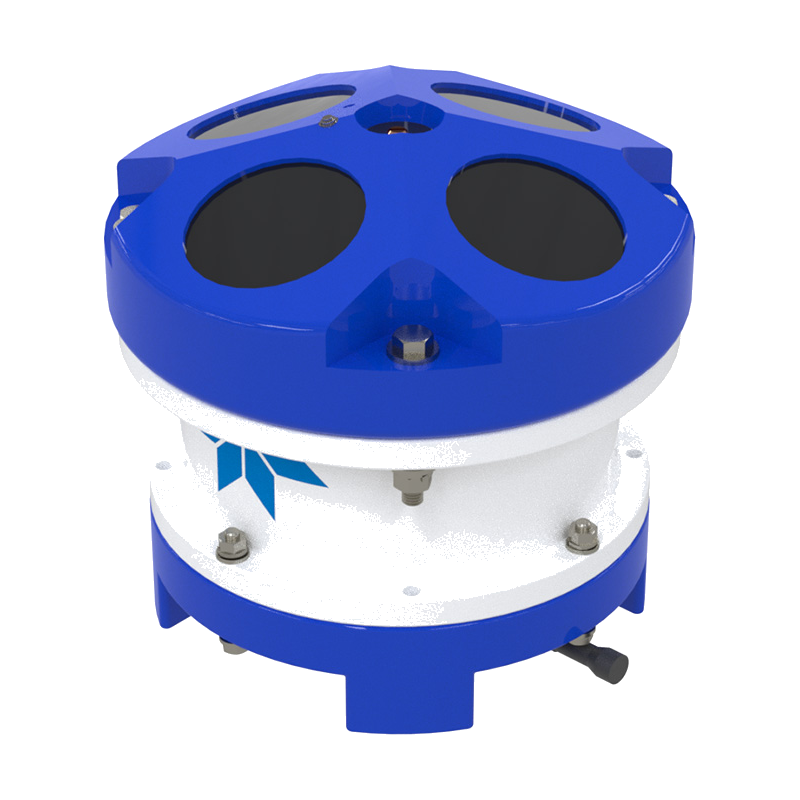

RDI Workhorse II Monitor 直读式 ADCP(300/600/1200 kHz)

Teledyne RDI Workhorse II Monitor:最受欢迎的直读式 ADCP,海床基/码头电缆实时回传,港口 VTS 船舶交通服务与海上风电流场监测的首选。

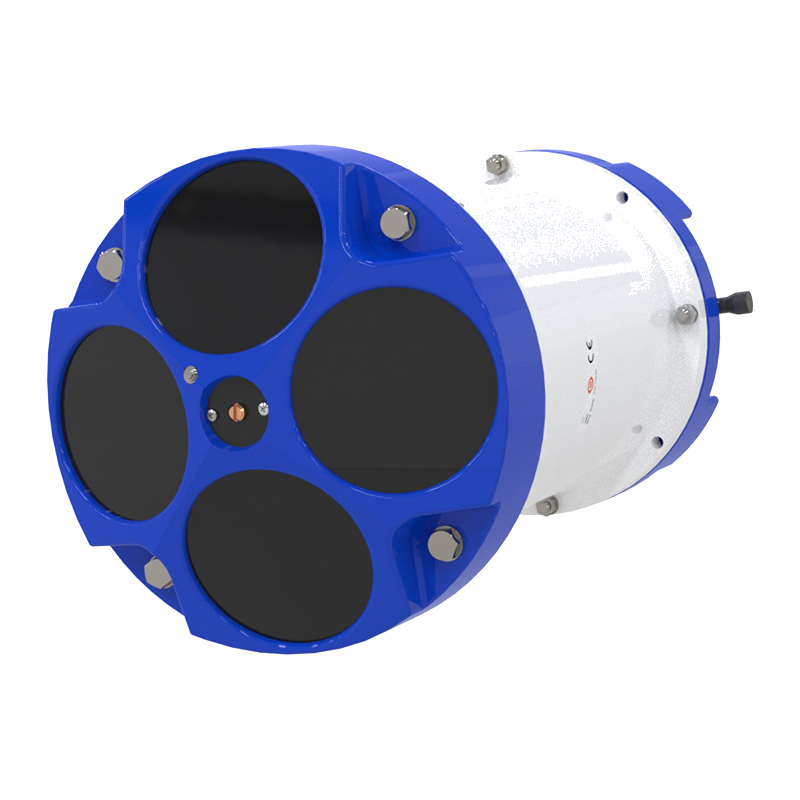

RDI Workhorse II Sentinel 自容式 ADCP(300/600/1200 kHz)

Teledyne RDI Workhorse II Sentinel:全球最流行的自容式 ADCP,50 多个国家数千台在役,剖面量程 1–165 m,2023 全新二代电子学升级。

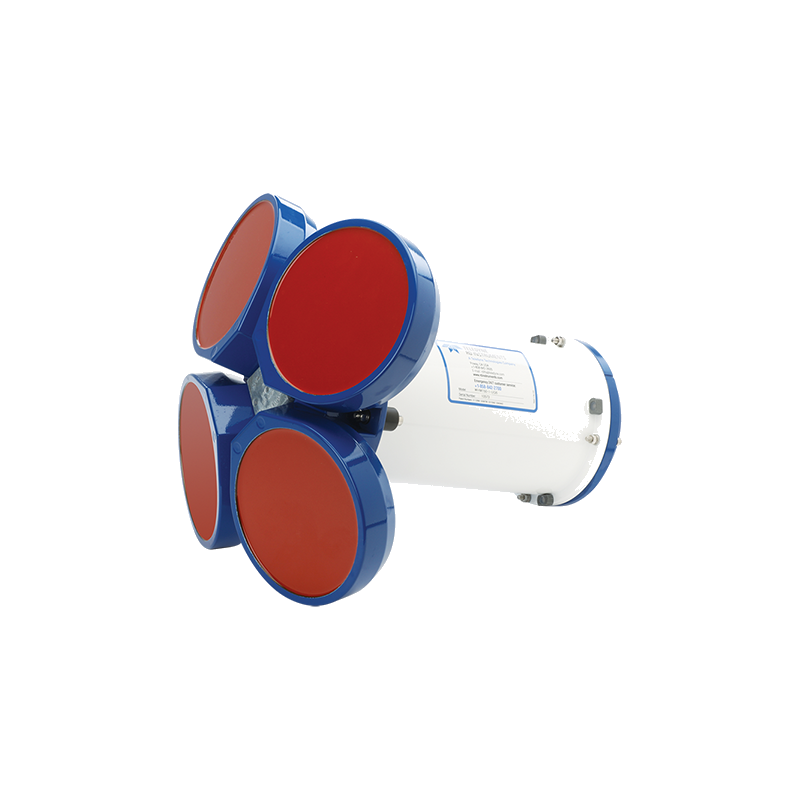

RDI Workhorse Quartermaster 自容式 ADCP(150 kHz)

Teledyne RDI Workhorse Quartermaster:150 kHz 自容式 ADCP,覆盖上层约 300 m 水柱,填补 300 kHz 与 75 kHz 之间的量程空档,可升级底跟踪。

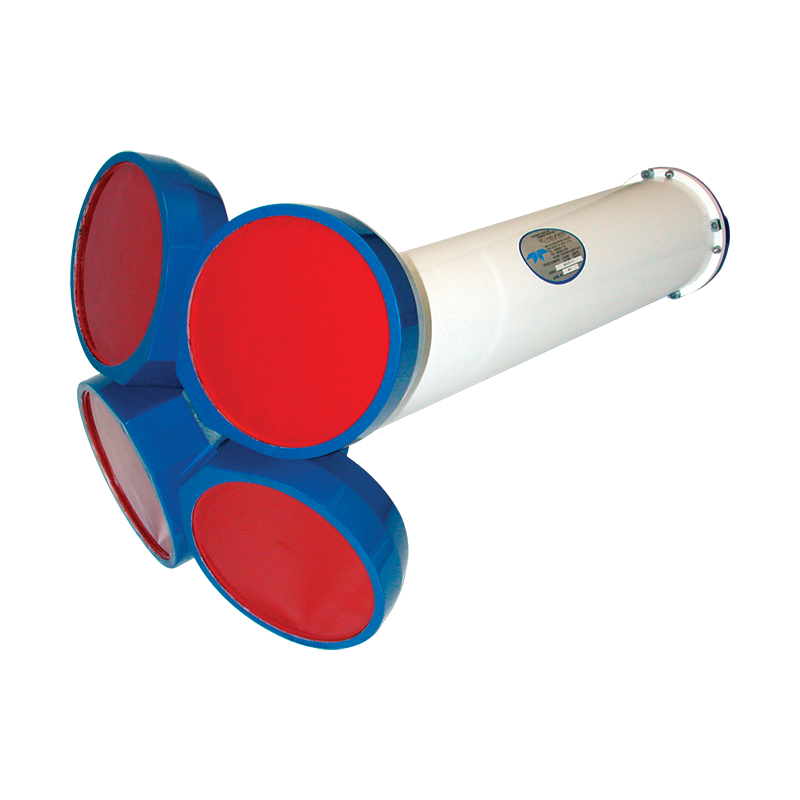

RDI Workhorse Long Ranger 自容式长程 ADCP(75 kHz)

Teledyne RDI Workhorse Long Ranger:75 kHz 自容式 ADCP,剖面量程可达 644 m,耐压 1500/3000/6000 m 可选,深水潜标长周期流场观测的全球标准。

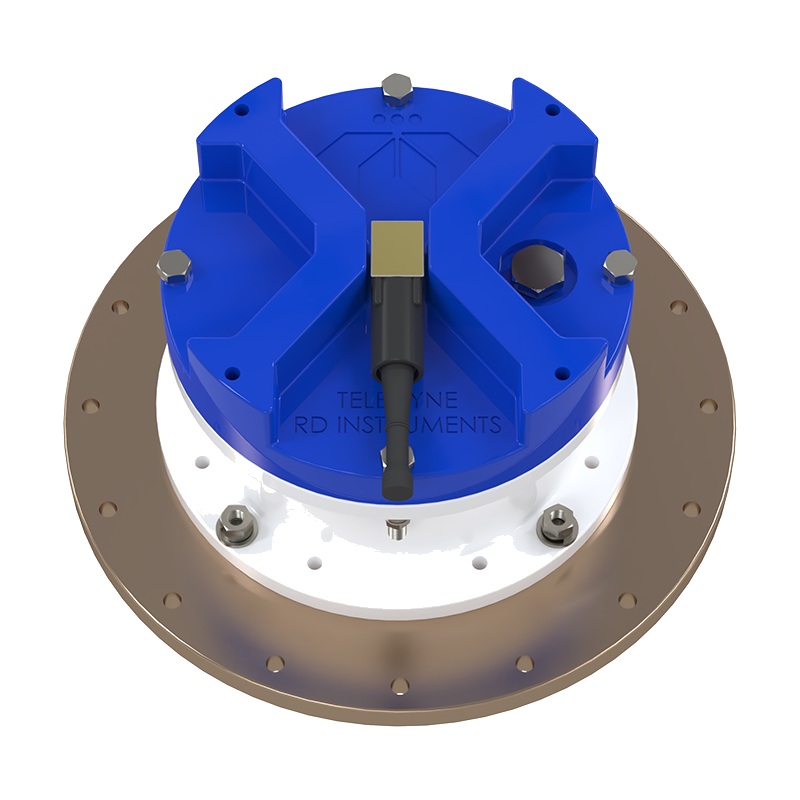

RDI Workhorse II Mariner 船载走航 ADCP(300/600/1200 kHz)

Teledyne RDI Workhorse II Mariner:全球销量最高的船载 ADCP,300/600/1200 kHz 可选,剖面量程 19–154 m,新一代 ISM 罗盘与高速 DSP,近岸走航测流标准装备。

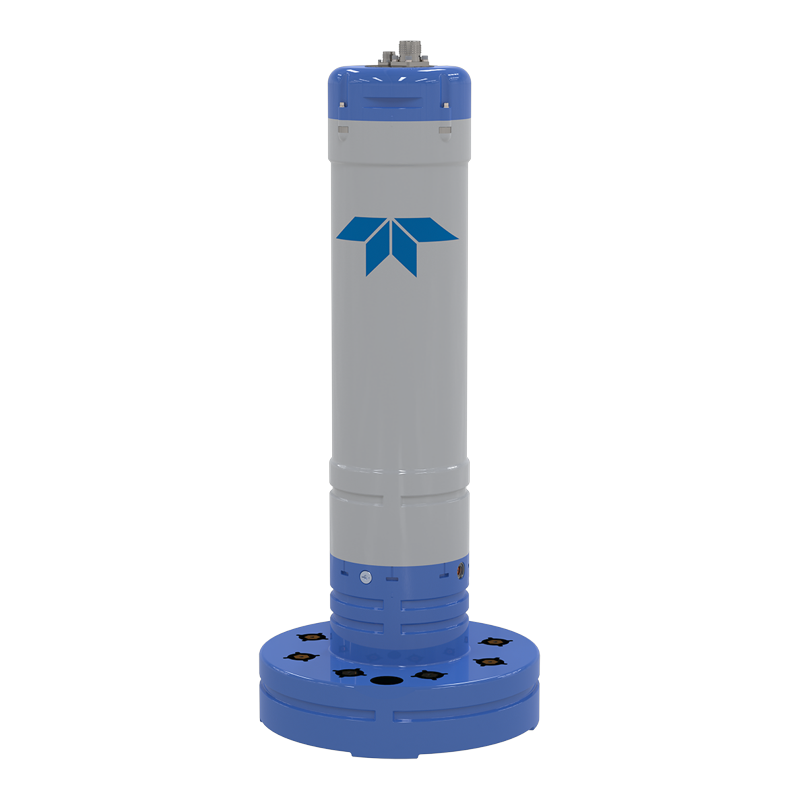

RDI Pinnacle 45 大量程实时/自容 ADCP(45 kHz)

Teledyne RDI Pinnacle 45:45 kHz 相控阵 ADCP,剖面量程可达 1000 m,耐压 2000 m,实时与自容兼备,Ocean Observer 直读系列的换代产品。

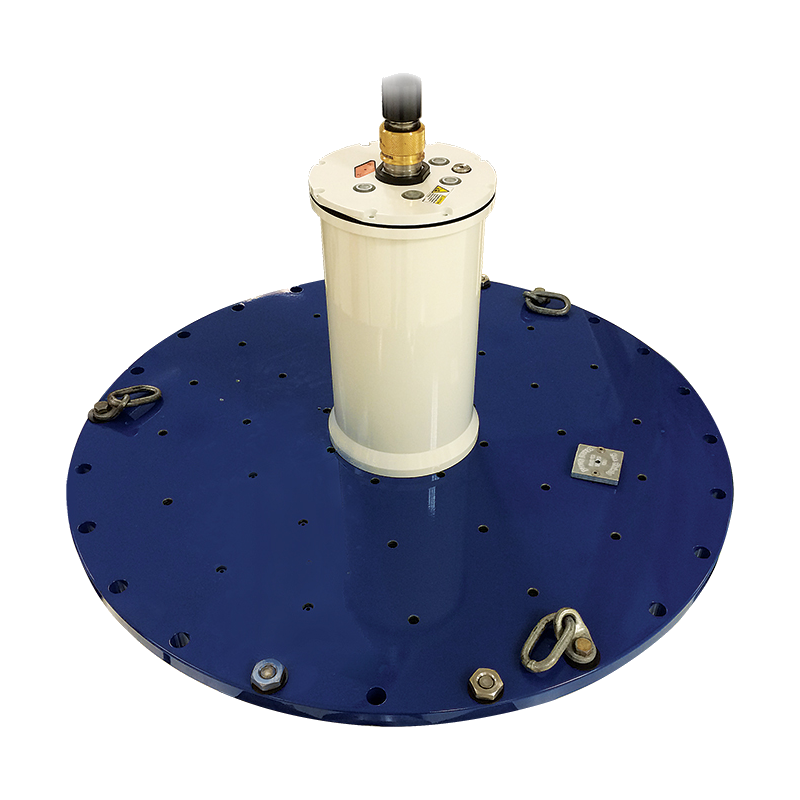

RDI Ocean Observer 平台式长程 ADCP(38/75/150 kHz)
