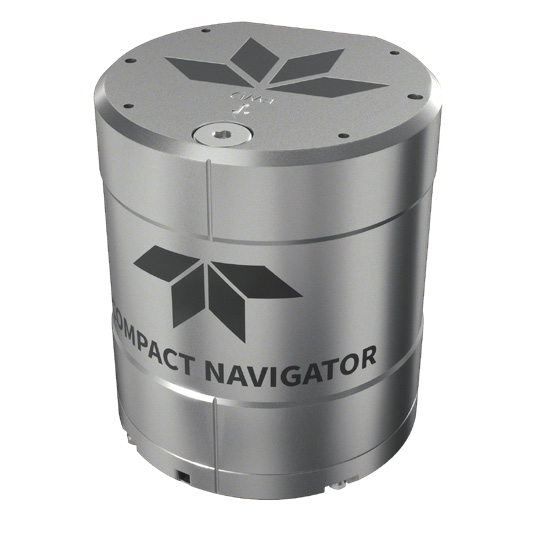

Teledyne Marine Compact Navigator

小型光纤组合惯导

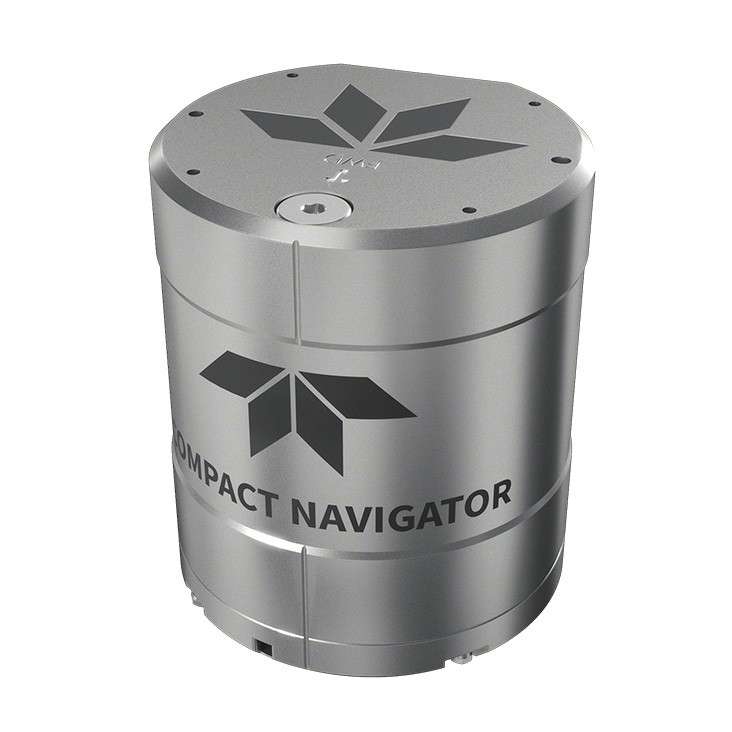

Teledyne Marine Compact Navigator 是高度集成、性能出色的全集成自主导航解决方案:DVL + INS 一体融合于 Ø114×135 mm 钛合金壳体,体积不超过一台独立 DVL,性能却超越大得多的导航系统。

真北寻北陀螺罗经级 INS + 相控阵 DVL,底跟踪能力可达 420 m;无 GNSS/USBL 条件下 1 km 直线误差仅 0.30%(3 m)、测量模式 0.05%(0.5 m)(CEP50,DVL 底锁定),GNSS/USBL 辅助再提升 5 倍。

整机出厂标定、即装即用,标称功耗不足 7 W;相控阵平面换能器与载体蒙皮齐平安装,对声速不敏感、无需外接声速仪;ITAR-free 全球可出口,300 m / 4000 m 两种耐压,是小型 ROV/AUV 导航的新标杆。

核心优势

■ DVL+INS 一体融合:Ø114×135 mm、2.3 kg 起,体积不超过一台独立 DVL

■ 测量模式 1 km 误差 0.05%(0.5 m),直线 0.30%(3 m)(CEP50,DVL 底锁定)

■ 航向 0.10°(sec lat),姿态 0.02°,陀螺罗经级、出厂标定

■ 相控阵平面换能器:与载体蒙皮齐平安装,对声速不敏感,免外接声速仪

■ 底跟踪 0.15-90 m(XRT 选件 150 m),双触发输入支持多声学传感器同步

■ 标称功耗 7 W(24 VDC),单连接器集成电源/100Mbps 以太网/串口/触发

■ ITAR-free(EU 7A008 两用清单),美/欧双产地支持,可选电池备份

■ 300 m / 4000 m 两种耐压,IEC 60945,-5~+50 °C

系列型号一览
型号耐压尺寸/重量定位
Compact Navigator 300m300 mØ114×135 mm,2.3/0.9 kg(空气/水)小型 ROV/AUV 标配
Compact Navigator 4000m4000 mØ114×160 mm,3.8/2.4 kg(空气/水)深水作业型

■ 更高性能配置选项(XRT 增程底跟踪、0.01% FS 深度、电池备份等)欢迎来电垂询。

应用场景

■ 小型 ROV/AUV 高精度结构物检查

■ GNSS 拒止/欺骗环境导航

■ 浅水与内陆水道 USV 导航

■ 深水水文测量

■ 港口/海上风场等 GNSS 受扰区域水面导航

■ 水面舰艇动态定位辅助

资料下载

■ Compact Navigator 官方数据表(英文,Teledyne Marine,2026-06) (PDF)

■ 如需详细技术资料、选型建议或报价,欢迎来电垂询:010-8859 4300,或发邮件至 sales@wedynamics.com.cn。

应用案例

Compact Navigator 定义小型载体导航新标准
2025 年 4 月 Ocean Business 发布,Ø114×135 mm、<7 W 的 DVL+INS 一体机实现 0.05%/km 测量精度,让小型 ROV/AUV 在 GNSS 拒止的港口、风电场完成以往大型平台才能做的检测测量,多家厂商成为早期采用者。
来源:Teledyne Marine 官网 / WorkBoat
设备核心参数
  • 硬件接口:电源、以太网、RS232/RS422、2个触发器接口

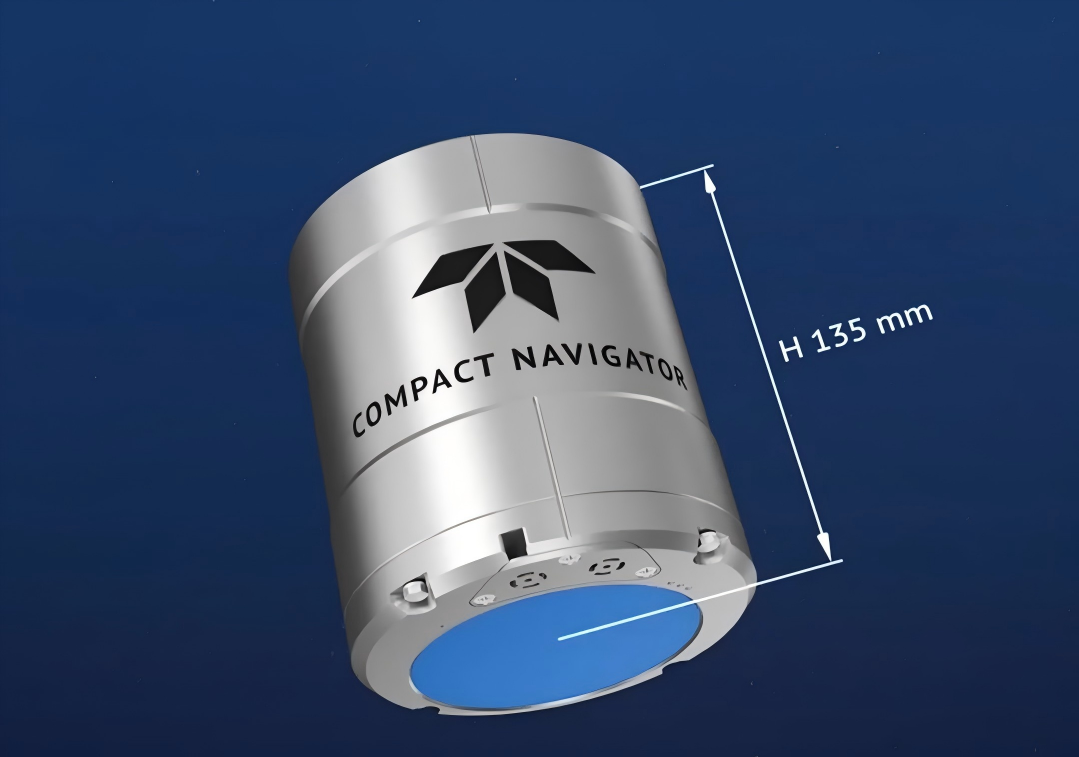

  • 外形尺寸:Φ114mm x 135mm (Φ代表直径)

  • 整机重量:空气中 2.3kg / 水中 0.9kg

  • 壳体耐压:钛合金外壳,深度等级可选300米 / 4000米(区分型号)

  • 集成配置:全集成自主导航器(INS惯性导航+DVL多普勒计程仪+压力/温度传感器),无需外部辅助设备

  • 供电配置:内置电池备份,典型功耗7W低功耗设计

导航性能指标
  • 行测精度:0.05%(航行1km误差50cm)沿航线测量精度

  • 直线定位精度:0.30%(航行1km误差3米)

  • 声学探测:600kHz相控阵DVL/ADCP多普勒流速剖面仪 行业标准专业缩写

  • 底跟踪量程:标准0.15~150m;可选300kHz版本量程0.30~420m

产品应用优势
  • 专为无人航行器GN&C制导导航控制、水下勘测、GNSS拒止无卫星环境导航研发,轻量化SWaP尺寸重量功耗一体化优化结构。


相关参数

参数Compact Navigator
导航精度(CEP50,DVL 底锁定)直线 0.30%/km(3 m);测量模式 0.05%/km(0.5 m)
GNSS / USBL 辅助提升 5 倍
航向 / 姿态0.10°(sec lat)/ 0.02°
DVL 底跟踪高度0.15-90 m(XRT 选件 150 m)
深度精度0.03% FS(可定制 0.01% FS)
外部辅助GNSS、USBL、SV
耐压300 m / 4000 m 两型
尺寸Ø114×135 mm(300 m 型)/ Ø114×160 mm(4000 m 型,不含接插件)
重量(空气/水中)2.3 kg/0.9 kg(300 m);3.8 kg/2.4 kg(4000 m)
壳体材料钛合金
功耗/电源标称 7 W,24 VDC ±10%
接口100 Mbps 以太网(TCP/UDP)+ 主连接器 1×RS232/RS422 + AUX 1×RS232
触发主连接器 2× + AUX 1×(时间同步/DVL 触发)
工作/存储温度-5 ~ +50 °C / -30 ~ +60 °C
合规IEC 60945;ITAR-free(EU 两用清单 7A008)
其他出厂标定,可选电池备份,美/欧双产地支持
