RESON Hydrophone and Transducer Selection Guide

RESON 水听器与换能器选型指南

水下声学测量是一项「差之毫厘、谬以千里」的工作:水听器的灵敏度差 3dB,微弱信号就可能淹没在系统噪声里;频率范围差一点,目标声源的关键频段就测不全。面对从次声到超声、从实验室计量到 2000m 深水观测的多样需求,如何在十几款型号中选对那一支?

Teledyne RESON 用 40 余年水声计量积淀给出了答案:覆盖 0.1Hz-1MHz 的全系列精密参考水听器与换能器,每台产品逐台单独校准、校准体系溯源英国国家物理实验室(NPL),是全球科研机构与计量实验室共同信赖的标准参考。本指南将 RESON 全系列产品按用途拆解,帮助您在几分钟内锁定目标型号。

一、为什么是 RESON:三大核心优势

  1. 计量级精度,逐台可溯源——每台水听器出厂附专属接收/发射/阻抗校准曲线,校准符合 NPL 国际标准;700 bar 高压测试舱逐台耐压验证,ISO 9001 体系全程管控。

  2. 全频段全场景覆盖——0.1Hz-1MHz 频率范围、20m-2000m+ 耐压等级,从鲸类发声到 2MHz 声速测量、从实验室水池到深海观测网,一个产品体系全部覆盖。

  3. 灵活的集成与定制——差分输出、内置前放、湿插拔接头、钛合金 OEM 底座等多种配置选项,支持 COTS 改型与客户专属传感器定制。

应用案例

鼠海豚回声定位实验校准基准

2021 年,丹麦 Fjord & Bælt 海洋研究中心与南丹麦大学在回声定位目标辨别实验中,以 TC4034 为校准基准水听器(灵敏度标定 -211 dB re 1V/μPa),配合 DTAG-4 动物标签,测得鼠海豚在 13.5–108 cm 间距目标间的角度分辨策略,成果发表于 Journal of Experimental Biology。
来源:Journal of Experimental Biology,2021

船撞鲸预警浮标海试达 TRL7

2023 年,欧盟 OCEAN 项目将 TC4040 水听器装入浮标,以边缘 AI 实时识别抹香鲸咔哒声并向船舶驾驶台推送避让预警,在葡萄牙亚速尔外海完成海上试验并达到 TRL7,为标准水听器在海洋哺乳动物保护中的典型选型应用。
来源:Teledyne Marine / OCEAN 项目,2023

先明确测量链,再确认水听器配置

选型不只比较水听器型号,还需把线缆、前端和采集设备一起确认。建议在询盘时提供以下信息。

选型前请确认

  • 测量目标:是声学测量、校准、长期监测,还是需要发射功能?请列出关注的频段与分析结果。

  • 部署条件:工作水深、安装方式、连续工作时间、实际线缆长度与连接器形式。

  • 现有设备:水听器、前放或输入模块、采集卡与软件的型号;如已有校准资料,可一并提供。

  • 数据要求:通道数量、记录方式、同步要求,以及采集设备的输入形式和可用量程。

建议的配置核对流程

整理需求 → 核对水听器与前端接口 → 确认线缆和校准配置 → 检查采集与记录 → 约定验收项目。已有设备改造时,先核对整条测量链,避免只替换一个部件后沿用原系统设置。

方案与交付资料:逐项确认

  • 选型阶段确认型号、配置、线缆与前端清单;供货或验收阶段,再核对实际设备序列号及对应资料。

  • 与所选配置对应的校准资料,并明确频率范围、适用连接方式及需要采用的修正信息。

  • 接线与操作资料、采集设置、检查记录,以及双方确认的验收项目。

长缆配置应特别核对水听器与实际线缆的组合频响;不能默认内置前放或低阻端接能够消除影响。具体资料范围与检验要求在方案确认时逐项约定。

技术参考:RESON 官方水听器目录;TC4014/TC4032/TC4042 线缆频响技术说明。提交测量需求。

选型要点
■ 先定频率范围,再看灵敏度与耐压
■ 长缆 / 微弱信号选内置前放型号
■ 计量校准选无前放参考级(互易法)
■ OEM 集成关注接口、封装与耐压等级
■ 完整测量链:前放 / 输入模块 + 采集卡 + 软件一并规划
技术规格
二、RESON 产品矩阵:按用途选系列

① 标准参考水听器(无内置前放)——计量校准与精密测量的基准,可兼作参考发射器:TC4013、TC4033、TC4034、TC4037、TC4038、TC4040、TC4059

② 内置前放水听器——低噪声前放 + 插入校准,驱动长电缆、捕获微弱信号:TC4014、TC4032、TC4035、TC4047

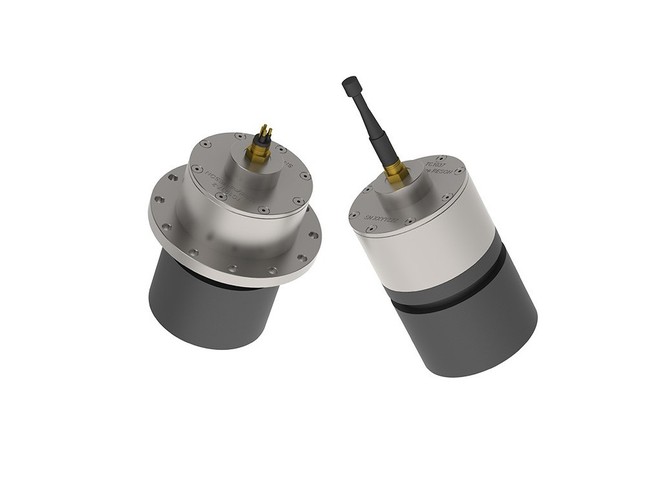

③ 通信与测量换能器——水声定位、通信与精密测量:TC1026、TC1037、TC3021;配件:EC6081 MK2 带通滤波前置放大器、EC6076 有源输入模块。

三、全系列规格对比表

标准参考水听器(无内置前放)

型号频率范围接收灵敏度发射灵敏度耐压典型用途
TC40131Hz-170kHz-211dB132dB@100kHz700m计量校准/参考发射
TC40331Hz-140kHz-203dB144dB@100kHz900m宽带测量/校准
TC40341Hz-470kHz-218dB145dB(谐振)900m高频测量/校准
TC40371Hz-100kHz-193dB厂家未列发射灵敏度TC4037-2 / -3 工作深度 1,500 m。生存深度分别为 2,000 m 和 3,500 m深水/OEM 集成
TC403850kHz-800kHz-228dB137dB(谐振)20m高频计量/超声
TC40401Hz-120kHz−206 ±3 dB re 1 V/µPa132 dB re 1 µPa/V(1 m,50 kHz)400m标准参考水听器
TC40591Hz-480kHz-213dB/900mOEM 集成

内置前放水听器

型号频率范围接收灵敏度内置前放耐压典型用途
TC401415Hz-480kHz单端 −186 ±3 dB,差分 −180 ±3 dB(re 1 V/µPa)26dB900m高频测量/长缆传输
TC40325Hz-120kHz单端 −170 dB,差分 −164 dB(re 1 V/µPa)10dB600m微弱信号/生物声学
TC403510kHz-800kHz-214dB10dB300m高频参考/水池测量
TC40471kHz-170kHz−191 ±3 dB re 1 V/µPa(10 kHz,湿插拔连接器版)20dB700m长期观测/湿插拔集成

通信与测量换能器

型号工作频率发射灵敏度接收灵敏度波束典型用途
TC102634-38kHz大于 134 dB re 1 µPa/V(1 m,36 kHz)-198dB垂直±35°/水平全向水声定位/通信
TC10376-15kHz148dB-168dB垂直80°低频远程声呐/电话
TC30212MHz184dB-207dB圆锥2.2°高精度声速测量
四、一分钟选型速查

■ 实验室计量校准、互易法标准 → TC4013 / TC4040;高频段校准 → TC4038 / TC4035

■ 400kHz 以上高频测量 → TC4014 / TC4034 / TC4059

■ 微弱信号、环境噪声、鲸类声学 → TC4032(内置前放 + 千米长缆)

■ 1000m 以上深水观测 → TC4037(2000m 差分模块)

■ OEM 系统集成 → TC4059(钛底座)/ TC4037(差分模块)/ TC4047(湿插拔)

■ 水声定位与通信 → TC1026 / TC1037;声速精密测量 → TC3021

五、测量链配置指南:从水听器到完整测量系统

一支水听器只是测量链的起点。完整的声学测量系统 = 水听器 → 前置放大 / 输入模块 → 数据采集 → 分析软件,任一环节配错都会牺牲灵敏度与动态范围。按下表逐项配置,即可一次买对:

测量环节推荐配置选型要点
前置放大器
(无前放型号)
RESON EC6081 MK2(VP2000)电压前置放大器1Hz-1MHz 带宽;12 组高通 + 12 组低通滤波可选;0-50dB 六档增益;1GΩ+22pF 高输入阻抗、10Ω 低输出阻抗;内置电池、防溅便携——适配 TC4013/4033/4034/4038/4040/4059
有源输入模块
(内置前放型号)
RESON EC6076 有源输入模块为水听器供电;差分信号转单端 BNC 输出(+6dB);XLR 差分输出;支持插入校准 / 远程检查——适配 TC4014/4032/4047
数据采集卡多通道高速采集卡(NI 等主流品牌,16bit 及以上)采样率 ≥ 最高测试频率 2.5 倍(GB/T 4130.1 / IEC 60565-1);分辨率 ≥ 8bit、推荐 16-24bit 充分利用动态范围;多通道需同步采样;支持外触发
示波器 / 分析仪数字示波器 · 动态信号分析仪 · 声级计现场用示波器快速查看波形与脉冲;实验室精密频谱用动态信号分析仪;船上巡检可配便携声级计
记录与分析软件LabVIEW / MATLAB / 专用声学分析软件时频分析、声压级与声暴露级计算;长期观测需自动分段记录(如 30s 一文件)与大容量存储

三套典型采购配置(开箱即用)

① 实验室计量校准系统

配置:TC4013 / TC4040(无前放参考级)+ EC6081 MK2 前放 + 高精度采集卡(≥16bit,采样率 ≥ 2.5 倍被测频率)+ 动态信号分析仪

适用:互易法绝对校准、换能器发射响应与接收灵敏度标定,结果可溯源 NPL

② 野外生物声学观测系统

配置:TC4032(内置前放,-164dB 高灵敏度)+ EC6076 有源输入模块 + 便携多通道采集卡 + 笔记本自动记录软件

适用:鲸豚发声记录、环境噪声长期观测;低自噪声 + 长缆驱动,船上 / 岸基 / 浮标均可部署

③ 船载辐射噪声测量系统

配置:TC4033 / TC4034 多阵元 + EC6081 MK2 多通道前放 + 多通道同步采集(如 16 通道 16bit / 1MS/s)+ LabVIEW 采集软件

适用:船舶辐射噪声测量、水声跟踪靶场、阵列定位;通道一致性由逐台校准证书保证

六、电缆长度选择专题:电容、滚降与布线规则

电缆会对水听器及其内置前放形成负载,影响频率响应。Teledyne RESON 的 TND19148-2 技术说明针对 TC4014、TC4032、TC4042 及 TL8140/TL8142/TL8144 线缆给出组合曲线;不同型号、线缆与前端配置应分别核对,不能把一个简化电容估算表直接当作全系列规格。

组合频响与长缆校准建议见 厂家技术说明 TND19148-2,第1–2页。

线缆配置核对要点

① 短缆直读——先按工作频段核对配置

不能仅凭电缆长度判断全频段是否不受影响。应结合水听器型号、实际线缆、前端输入和工作频段,查阅组合频响与校准资料。

② 内置前放型号——仍需核对长缆频响

TC4014、TC4032 和 TC4042 的内置前放仍会受到电缆负载影响,长缆及高频使用时更需关注。厂家建议长缆与水听器作为组合在使用前进行声学校准,以确定实际工作频段内的灵敏度。

③ 低阻端接——不能作为消除滚降的通用办法

对于 TC4014、TC4032 和 TC4042,厂家技术说明中的低阻端接示例采用 2×65 Ω。该方法会损失灵敏度,但不能消除随频率变化的滚降,因此不推荐作为补偿方案。具体端接方式应按对应型号的厂家资料核对。

各型号标配电缆与长度(更长或非标长度可定制)

型号电缆类型端接标准长度
TC4013集成同轴电缆BNC6 / 10 / 20 / 30 / 40 / 50 m
TC4033 · TC4034 · TC4040集成 TSP DSS-2 / MIL-C-915 水密电缆BNC10 / 20 / 30 / 40 / 50 m
TC4038集成同轴电缆(针式探头细缆)BNC2 / 10 m
TC4014 · TC4032TL 系列选配:TL8140 散线尾缆(自接接头、可取差分输出)→ TL8142 公母延长线 → TL8144 JUPITER 母-母端接线(接 EC 系列前端)JUPITER 7 针按米定制(TL8144-X,X=长度)

现场布线四条铁律

■ 强电磁环境(机舱、变频器、电机附近)务必用差分输出——感应噪声在两条信号线上共模出现,可在接收端相互抵消;TC4014/4032 用 TL8140 散线尾缆取差分,EC6076 再做差分转单端

■ 固定电缆、避免悬垂摆动——水听器兼作加速度计,电缆抖动与机械振动会耦合为低频伪信号

■ 与动力电缆分开敷设,避免长距离并行;必须交叉时尽量垂直跨越

■ 长期水下部署选湿插拔水密接头,甲板端做好应力消除;散线尾缆(TL8140)焊点务必热缩密封防潮

七、周边设备与附件详解:前放 / 输入模块 / 防护

水听器只是传感器,前端电子设备决定整套系统的底噪与可用动态范围。RESON 官方配件体系与适配关系如下:

设备角色关键规格适配型号
EC6081 MK2(VP2000)
电压前置放大器
无前放型号的标准前端带宽 1Hz-1MHz;高通 1Hz-250kHz + 低通 1kHz-1MHz 滤波可选;增益 0-50dB 六档;输入 1GΩ+22pF、输出 10Ω;充电电池供电、防溅便携TC4013 / 4033 / 4034 / 4038 / 4040 / 4059
EC6076
有源输入模块
内置前放型号的即插即用前端7 针 JUPITER 输入并为水听器供电;XLR 差分输出;差分转单端 BNC(+6dB);支持插入校准 / 远程检查;EMI/RFI 屏蔽铝盒;充电电池TC4014 / 4032 / 4047
CCA1000(EC6067)
电荷调理放大器
计量级电荷放大与滤波输入电容 22pF-10nF 十二档;输入增益 20log(Ctr/Cin);Rin 设定低频限 1/(2π·Rin·Ctr);高频限 1/(2π·Rin·Cin)、与水听器电容无关;输出增益 0-32dB 六档;滤波斜率 6dB/oct高阻抗压电传感器、互易法校准系统
EC6063
差分前置放大器板(OEM)
阵列传采样 / 嵌入式集成适配 TC4037、TC4042C1 差分传感器;内置 7Hz 高通(-6dB@1MHz);单端或阻抗平衡输出(平衡模式抵消电缆感应噪声);12V 供电最大 3Vrms、24V 达 7Vrms;裸板焊线交付,需自行防潮屏蔽OEM 定制阵列、多通道采集前端
VP1000
电压前置放大器
经典高阻实验室前端500MΩ 高输入阻抗——TC4013/TC4033 官方噪声测试的配套前端;低噪声、高线性实验室精密测量、互易校准
TL8085
防护笼
机械防护选配件尺寸远小于声波波长、声学上“隐形”:80 kHz 以下不影响水听器性能(80kHz 指向性实测 -173.3dB 无变化)TC4014 / TC4032

CCA1000 的增益逻辑(计量用户必读)

输入增益由电容比决定:20log(Ctr/Cin),其中 Ctr = 水听器电容 + 电缆电容之和。设计基准:中点档 330pF 配 TC4034-1(3.3nF)恰好 20dB。水听器电容越大增益越高——100nF 传感器配 10nF 档仍有 20dB,额外增益从信噪比角度反而是优势。

低频截止由 Rin 与总电容 Ctr 决定:f-3dB = 1/(2π·Rin·Ctr);高频截止只由 Rin×Cin 决定、不受水听器电容影响——两个旋钮即可独立塑形带通。

两套典型连接拓扑

■ 内置前放型号:TC4014/4032 → TL8144-X 端接线 → EC6076 有源输入模块 → BNC / XLR → 声级计 / 示波器 / 记录仪 / 动态信号分析仪

■ 无前放型号:TC4013/4033/4034/4038/4040 → EC6081 MK2 电压前放 → 采集设备;计量链路可换 CCA1000 电荷放大

■ 户外与水池机械防护:TL8085 防护笼直接套于 TC4014/4032 外,80kHz 以下声学透明

八、声学测量专业建议:公式、修正与现场经验

① 灵敏度换算(最常用,建议收藏)

声压级:SPL = 20log(Vrms) − OCV(OCV 为水听器开路灵敏度,如 TC4013 = -211dB re 1V/µPa);示波器读峰峰值时 Vrms = Vpp/(2√2);分析仪读 dBV 时 dBV = 20log(Vrms)。

示例:TC4013 输出 1Vpp → 0.353Vrms → SPL = 20log(0.353) + 211 ≈ 202dB re 1µPa(≈ 12,589 Pa)。

记住“每 6dB 电压翻/减半”可快速心算:TC4013 对应 193dB→0.125V、199dB→0.25V、205dB→0.5V、211dB→1V、217dB→2V、223dB→4V、229dB→8V(rms)。以上为按 -211 dB 灵敏度进行的近似电压换算,不代表设备或测量链在这些声压下的实际可测范围。

② 深度修正与动态上限

■ 压力灵敏度损失约 0.03dB/bar(1bar≈10m 水深):1000m 约 -3dB、2000m 约 -6dB——深水测量请按实际深度修正灵敏度

■ 最大可测声压:TC4035 达 227dB(前放饱和前)、TC4038 达 235dB(0.6MPa)——气枪、爆炸、近场发射等高声压场景选这两款

③ 兼作发射器与传播估算(互易校准 / 参考声源)

无前放型号(TC4013/4033/4034/4038)可兼作 projector。驱动上限:100Vrms @ 1% 占空比、10Vrms @ 10%、1Vrms @ 100%;输入电压每升十倍、辐射声压 +20dB。例:TC4013 在 40kHz,1Vrms→110dB、10Vrms→130dB、100Vrms→150dB(re 1µPa/V @1m)。

单向传播估算:RL = SL − 20logR − aR。例:两支 TC4013 一发一收,30kHz、100Vrms(SL=150dB)、相距 100m、a=0.005 → RL = 109.5dB → 接收输出约 8.4µV(经 10dB VP1000 后 26.6µV)——据此预估所需增益与采集分辨率。

④ 底噪验证与环境评估

自噪声以等效谱噪声(dB re 1µPa/√Hz)表示,测量需将水听器与声、电、振全部隔离:重型钢罐(兼作法拉第笼)+ 厚泡沫隔振 + 电池供电(EC6073 输入模块 + EC6068 充电 / EC6069 干电池)。水听器兼作加速度计,机械振动会经电缆耦合进输出,隔振与电缆固定同样重要。实测环境底噪请对照零级海况(SS0)与 Wenz 最低噪声曲线评估。

⑤ 安装、防护与保养

■ 防电偶腐蚀:海青铜(AlCu10Ni5Fe4)外壳耐蚀性优于不锈钢,但禁止与其他金属直接夹持——采用电绝缘支架并留数毫米间隙

■ NBR 橡胶封装耐烃类污染(港口、煤油、蓖麻油环境友好),但对紫外线与臭氧敏感——避免长期阳光直晒与露天存放

■ 5kHz 以下出厂校准以 250Hz 活塞发声器空气校准比对完成——多年实测验证低频响应平坦,可放心用于次声-低频测量

■ 真空可用:多款型号在水洞真空工况下实测工作正常

■ 参考级水听器建议每年送校一次,校准证书随序列号终身可查、溯源 NPL

九、典型应用与真实案例

■ 江豚回声定位信号观测(科研机构)——13 支 TC4013 组成六臂星形阵列,配 EC6081(VP2000)前放(50dB 增益、100Hz-250kHz 带通)与 16 通道 16bit / 1MS/s 同步采集,LabVIEW 自动记录,成功捕获印太江豚高频 echolocation 信号(成果发表于 JASA)

■ 海豚发声精细测量(海洋生物研究)——TC4013 吸附式布置于海豚额隆,配 EC6081 前放(30-40dB)与 96kHz / 16bit 便携采集,实现发声与能量代谢同步测量(成果发表于 JEB)

■ 计量校准——国家计量院、船厂消声水池的声学参考标准与测量系统标定(TC4013/TC4040/TC4038)

■ 海洋科研——鲸类发声记录、环境噪声长期观测、地震勘探声学监测(TC4032/TC4014)

■ 水下工程——声学遥测、海洋结构物监测、水下定位导航(TC1026/TC1037)

■ 生态保护——航道噪声实时监测,评估船舶噪声对海洋哺乳动物的影响(SMRU 声学浮标同款)

十、常见疑问 FAQ

Q1:灵敏度 -211dB 和 -164dB,哪个更好?

数值越大(如 -164dB)输出灵敏度越高,越容易捕获微弱信号;但需结合自噪声、频率范围与测量场景综合判断——计量校准追求线性度与可溯源性(选无前放参考级),微弱信号检测追求系统信噪比(选内置前放型)。

Q2:需要选内置前放吗?

是否采用内置前放,应结合工作频段、信号水平、线缆、前端接口与校准任务选择,不能等同于长缆无衰减。TC4014、TC4032 和 TC4042 的长缆配置应按厂家技术说明核对组合频响。

Q3:校准证书可以溯源吗?

可以。每台产品逐台单独校准并附专属校准曲线,校准体系符合英国国家物理实验室(NPL)建立的国际标准。

Q4:能定制特殊规格吗?

可以。RESON 提供 OEM 供应与 COTS 改型服务,可根据系统集成需求定制连接器、电缆长度、封装与耐压等级,详询我们的技术团队。

Q5:采购一套完整测量系统还需要配什么?

除水听器本体外,还需按测量链配置前置放大器(EC6081 MK2)或有源输入模块(EC6076)、数据采集卡 / 示波器与分析软件,采样率建议不低于最高测试频率的 2.5 倍。普思海洋提供从选型、集成到校准的整体打包方案,详见上文「五、测量链配置指南」。

Q6:电缆最长能用多少米?会不会影响测量精度?

电缆长度需结合具体型号、工作频段、线缆和前端配置确认。TC4014、TC4032 和 TC4042 的内置前放仍受电缆负载影响;厂家建议长缆与水听器组合校准,并明确低阻端接不能消除频率相关滚降。请参见上文线缆专题及厂家技术说明。

Q7:差分输出和单端输出怎么选?

长缆或强电磁干扰环境选差分:电缆感应噪声共模抵消,且差分灵敏度比单端高 6dB(如 TC4032 差分 -164dB / 单端 -170dB);短缆实验室环境单端即可。TC4014/4032 用 TL8140 散线尾缆取差分,EC6076 可同时提供 XLR 差分与 BNC 单端(+6dB)输出。

延伸阅读

■ RESON™ Hydrophone 标准水听器(品牌中心)——单型号深度解析、校准体系与配件图册

■ RESON™ 标准水听器和换能器(产品中心)——全型号完整规格参数与配件

关于 Teledyne RESON 与普思海洋

Teledyne RESON(丹麦)是 Teledyne Marine 声学成像集团核心成员,40 余年来专注于精密参考水听器与换能器的设计制造,产品覆盖 0.1Hz 至 1MHz 频段,是全球水声计量与海洋声学测量领域的标准制定参与者。

普思海洋(Wedynamic Marine)作为 Teledyne RESON 国内授权合作伙伴,为国内用户提供全系列水听器、换能器与配件的选型咨询、系统集成、校准服务与本地化售后支持。欢迎访问产品中心查看各型号完整规格,或来电咨询定制方案。
