成像声呐选型指南:BlueView 水下成像与自主避障解决方案

在水下,光是最稀缺的资源:浑浊水域里光学相机的有效视距往往不足一米,深海更是一片漆黑。而声波不一样——它在水中可以传播数十甚至数百米。成像声呐正是利用这一特性,用声波代替光线「照亮」水下世界,实时输出视频般流畅的图像,因此被称为「声学摄像机」。

Teledyne BlueView 是二维前视成像声呐的开创者:自 2005 年推出全球率先推出的紧凑型实时成像声呐以来,累计装机数万台,是各国 ROV 厂商与水下工程队伍事实上的标准配置。从 300 m 远程探测的 M450,到行业标杆 M900,再到一键生成三维点云的 BV5000,BlueView 用完整的产品谱系回答了同一个问题——零能见度下,如何看清、避开、摸清。本指南帮您按任务快速锁定型号。

一、为什么是 BlueView:四大核心优势

  1. 视频般实时成像——768 波束、最高 25 Hz 更新率,画面如摄像机般连续流畅,运动目标实时可追,而非传统扫描声呐的「逐行拼图」。

  2. 低能见度与零可见度声学成像——通过声波获取目标回波,可在低能见度或零可见度条件下提供水下图像,适用于浑浊水域、夜间等光学观察受限的场景。

  3. 2D + 3D 产品覆盖——M 系列用于二维实时观察与导航辅助,T2250 用于三维剖面采集,BV5000 用于三维机械扫描与点云建模;具体成果要求需结合型号、安装、定位与数据处理配置确认。

  4. 装机量最大的成熟生态——全球数万台装机验证,以太网标准接口 + ProViewer/ProScan 软件 + SDK 二次开发包,主流 ROV/AUV 均预留集成方案。

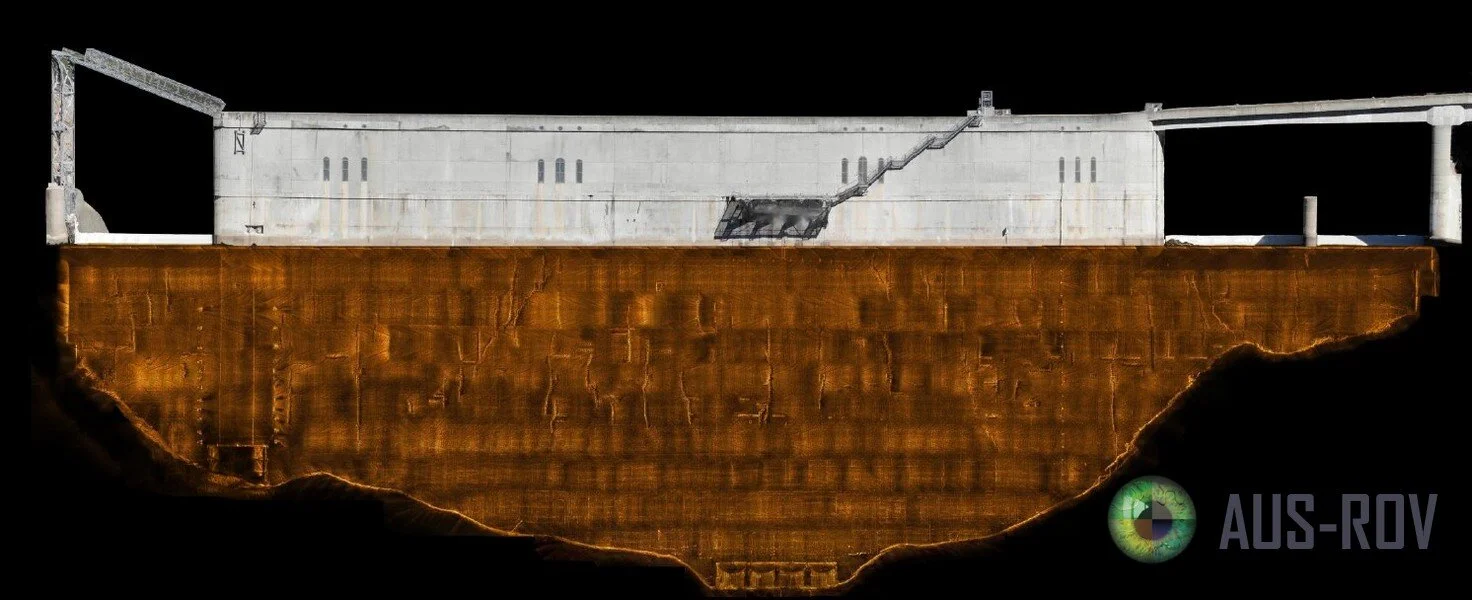

BlueView M900/2250 双频声呐坝面成像实测(AUS-ROV)

BlueView M900/2250 双频声呐坝面成像实测(AUS-ROV)

应用案例

美国水电大坝出流管三维扫描

约 2011–2012 年,Tetra Tech 海洋测绘组在美国华盛顿州某大型水电大坝,以 BV5000-1350 三维机械扫描声呐配便携三脚架,从 12 英尺铝质小船下放至 65 英尺深库底,4 小时内完成 7 站扫描并拼合为完整三维点云,检测出流管内淤积、冲刷与侵蚀,成果直接交付运营方。
来源:Hydro International,2012

法国大坝十年期安全检测

约 2013–2015 年,法国水下设备服务商 ECO-LINE 采购 BV5000-1350/2250 三维扫描声呐,从小船以轻型三脚架下放至约 40 m 水深,在 10 个关键站位完成 360° 三维扫描并拼合整体点云,精确刻画坝脚淤积、塌陷与冲刷形态及水闸结构,满足法国大坝十年强制安检要求,解决浑浊水域与受限空间检测难题。
来源:Teledyne BlueView 官方案例,2015

从实时观察到三维成果:把需求说清楚

选型时,建议先明确最终需要的画面或成果,再确认部署方式、定位条件和数据处理流程。以下清单可用于需求沟通与试验准备。

先明确:实时观察还是三维记录

二维实时观察

侧重目标发现、操作引导和过程观察。需求应说明要看什么、从哪个方向观察,以及如何记录和回放。BlueView的二维产品与ProViewer提供实时、视频般的声学画面和数据记录。

三维扫描成果

侧重结构几何记录、量测复核与后续比对。需求应说明覆盖区域、成果坐标、跨站拼接及后处理方式。BV5000与ProScan通过扫描生成三维点云,采集与处理配置需随成果要求一起确认。

若任务同时包含搜索目标与三维量测,可分别定义实时观察和几何成果的检查项,再确认两类数据如何关联。

技术依据:BlueView 产品线 · BV5000 MK2 · ProViewer。

选型前建议准备的信息

  • 作业场景:要观察或测量什么目标?请提供结构示意、作业区域、水深、预期观察距离,以及水流、气泡、遮挡和可接近方向等现场情况。

  • 安装方式:设备安装在ROV、船体、固定支架还是三脚架?请提供安装空间与朝向、平台运动情况、供电、网络、连接器和线缆条件,并说明是否需要扫描云台。

  • 定位与基准:成果使用局部相对坐标还是项目统一坐标?如需跨站拼接、复测对比或与其他测量成果叠合,请提供现有定位、姿态、航向与时间记录方式,以及传感器安装偏置资料。

  • 结果资料:需要实时操作画面、可回放的声学记录、三维点云,还是量测图与剖面?请说明后处理软件、文件导入要求、单位与坐标约定,并提供可用于试验的典型目标或样本资料。

移动平台上的三维采集应同时核对运动补偿链路。ProScan 官方说明中的方案涉及PDS MotionScan及姿态、航向、位置传感器,需结合所选配置确认。

建议验收清单:按任务逐项确认

以下为建议检查项;测试方法、判断依据与需提交的记录可在试验前按项目共同确定。

  • 共同准备:先确认测试目标、现场条件、设备与软件配置,并记录安装示意、实际扫描范围和数据命名方式。

  • 二维观察:用代表性目标检查画面辨识、遮挡与盲区、操作引导、记录和回放。需要自动识别或避障时,另行核对算法、平台控制接口与测试任务。

  • 三维成果:检查目标覆盖、缺测区域、扫描重叠与拼接接缝;用已知结构、复测区域或项目认可的参考资料检查几何一致性。

  • 定位与运动:核对成果坐标、姿态/位置数据来源、传感器偏置与时间对应关系。移动采集时,把运动补偿配置和相关记录一并纳入检查。

  • 文件复核:抽查原始记录能否回放、处理结果能否按约定导入目标软件,并核对单位、坐标、文件清单及与现场记录的对应关系。

结果资料:确认留存内容与查看方式

  • 配置记录:所选声呐、安装方式、采集软件及相关选项的配置记录。

  • 采集依据:现场条件、目标与站位/航迹示意、坐标基准及定位姿态资料(按项目需要)。

  • 数据与成果:约定范围内的原始声学记录、处理成果、必要的画面截图或量测图,以及文件格式和查看方式。

  • 处理说明:扫描/拼接与质量检查记录,对缺测、遮挡和未覆盖区域作出说明,便于后续复核或复测。

准备好任务说明、现场示意与已有接口资料后,可通过联系页面沟通所需配置和验证范围。

官方技术参考:BlueView 2D 与 3D 系列 · BV5000 MK2 三维扫描声呐 · ProScan 扫描与数据处理 · ProViewer 实时观察与记录。

选型要点

■ 先定量程:频率越低看得越远,越高越清晰

■ 实时导航选 2D,精确测量建模选 3D

■ 远近兼顾选 M900-2250 双频,免换传感器

■ 集成关注重量、功耗与以太网接口匹配

技术规格
二、BlueView 产品矩阵:按任务选系列

① 2D 成像声呐(M 系列)——导航避障与目标识别:M450 Mk2(450 kHz 远距型)、M900 Mk2(900 kHz 高分辨主力)、M900-2250 Mk2(双频全能型)

② 3D 剖面声呐——隧洞/竖井完整性检测:T2250-360(2.25 MHz、360° 剖面、每秒 45,000 次测距)

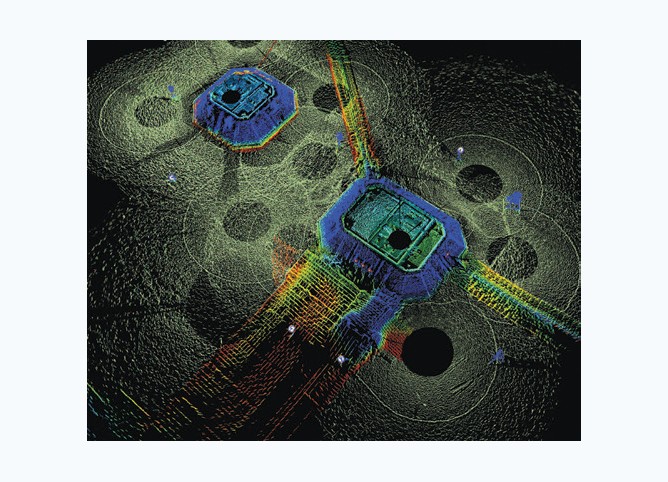

③ 3D 机械扫描声呐——水下结构三维建模:BV5000(45–360° 扇形/球形扫描,一键生成 3D 点云)

三、全系列规格对比表
型号类型频率视场最大量程波束数距离分辨率更新率耐压
M450 Mk22D 成像450 kHz130°300 m7685.08 cm20 Hz1000 / 6000 m
M900 Mk22D 成像900 kHz130°100 m7681.3 cm25 Hz1000 / 6000 m
M900-2250-130 Mk22D 双频900 / 2250 kHz130°100 m / 10 m768 / 7681.3 / 0.6 cm25 Hz1000 / 6000 m
T2250-3603D 剖面2.25 MHz360°10 m2,1006 mm20 Hz1000 m
BV5000-13503D 扫描1.35 MHz45–360° 扇/球30 m2563.1 cm40 Hz1000 m(可选 4000 m)
BV5000-22503D 扫描2.25 MHz45–360° 扇/球10 m2561.9 cm40 Hz1000 m(可选 4000 m)

数据源自 Teledyne BlueView 官方产品手册;M 系列钛壳 6000 m 可选,BV5000 输出 .son/.off/.xyz 兼容 Leica Cyclone 等点云软件。

四、一分钟选型速查
您的任务推荐型号选型理由
远距离目标搜索与航线规划(100–300 m)M450 Mk2450 kHz 低频衰减小,300 m 最大量程全系列最远
ROV/AUV 通用导航避障(60 m 内)M900 Mk2行业标杆:100 m 量程 + 1.3 cm 分辨率 + 25 Hz,近中距最均衡
既要看远又要贴面细查M900-2250 Mk2双频一体免换传感器:900 kHz 导航 + 2250 kHz 0.6 cm 超分辨
引水/供水隧洞、竖井完整性检测T2250-360360° 剖面 + 每秒 4.5 万次测距,直径 16 m 以下洞体全覆盖
桥墩/大坝/码头水下结构三维建模BV5000-135030 m 量程扇形/球形扫描,一键生成可量测 3D 点云
平台构件、管道的近距三维扫描BV5000-22502.25 MHz 高频 + 1.9 cm 分辨率,近距细节丰富
五、典型应用场景

ROV/AUV 导航与自主避障——M 系列实时前视图像让操作手在浑浊水域「看得见」,也为 AUV 的自主避障算法提供传感器输入,是全球 ROV 广泛标配的成像声呐。

水利水电设施检测——T2250-360 检测通水隧洞与竖井(锦屏二级水电站引水隧洞检测即采用本系统),BV5000 扫描坝体、闸门与消能结构,无需放空即可掌握结构健康状况。

港口安防与潜水员监控——M900 高刷新率实时画面可自动检测、跟踪水下蛙人与小型目标,是核电站、港口等要地水下安防的标准传感器。

船体与水下结构检查——M900-2250 双频先用低频定位,再切高频贴面检查焊缝、牺牲阳极与螺旋桨,港口国检查与船级社检验常用配置。

海洋工程与搜救——海底管线/电缆路由检测、沉船搜寻、平台拆除验收:2D 广域搜索 + 3D 精细建模的组合可覆盖作业全流程。

六、常见问题解答

Q1:成像声呐和光学相机/激光是什么关系?
互补而非替代。清水近距时光学图像信息更丰富;一旦浑浊、无光或距离稍远,成像声呐是可靠手段。实际作业中通常两者同装,声呐负责「找到、接近」,光学负责「确认、取证」。

Q2:2D 和 3D 型号怎么选?
需要实时连续的导航/避障/监视画面选 2D(M 系列);需要对静止结构做精确测量和三维存档选 3D(T2250/BV5000)。多数检测项目是「2D 找目标、3D 做建模」的组合用法。

Q3:小型 ROV 能装得下吗?
可以。M 系列紧凑型设计,空气中重量约 1.8 kg 级、功耗 20–26 W,以太网接口 12–48 VDC 宽压供电,观察级 ROV 普遍可直接搭载。

Q4:浑浊、气泡、悬浮物会影响成像吗?
声波穿透能力远强于光,泥沙浑浊基本不影响;大量气泡幕(如强涌浪、曝气作业)会造成局部遮挡,调整安装角度与作用距离即可规避。

Q5:数据如何接入自有系统?
全系列以太网输出,标配 ProViewer(2D)/ProScan(3D)采集软件,并提供 SDK 开发包;3D 数据可导出 .son/.off/.xyz,直接进 Leica Cyclone 等第三方点云软件处理。

七、关于 BlueView 与普思海洋

Teledyne BlueView 隶属于 Teledyne Marine 集团,2005 年推出全球首台紧凑型实时成像声呐,开创了「声学摄像机」品类。其 2D/3D 成像声呐累计装机数万台,广泛服务于 ROV 导航避障、水利水电检测、港口安防与海洋工程,是事实上的行业标准。

普思海洋作为 Teledyne Marine 长期合作伙伴,提供 BlueView 全系列成像声呐的销售、集成适配、现场培训与售后支持,并可根据 ROV/AUV/USV 平台提供声呐布局、供电接口与数据链路的整体方案。
