Exail Vessel High-precision INS Solution: Hydrins / Phins / Quadrans / Octans 9

船载高精度惯性导航解决方案

船载高精度惯性导航方案以法国 Exail(原 iXblue)水面 INS/AHRS 家族为核心——Hydrins 海道测量专用 INS 与 Phins 旗舰 INS 为多波束测深、海洋测绘、动力定位与舰船导航提供位置、姿态和航向数据。精度需区分 GNSS 辅助、无辅助及后处理工况;Smart Heave 为延迟升沉输出,不能与实时升沉指标混用。

Exail 光纤陀螺(FOG)从光纤环、加速度计到算法全价值链自研自产,全系 IMO/IMO-HSC 认证、ITAR-free;具体交付条件按型号、目的地和最终用途核对,产品级 MTBF 15 万小时(核心技术 50 万小时),20 年来是全球高端科考船队与商业船队在 GNSS 拒止环境下的首选导航基准。

方案构成:四大主力机型

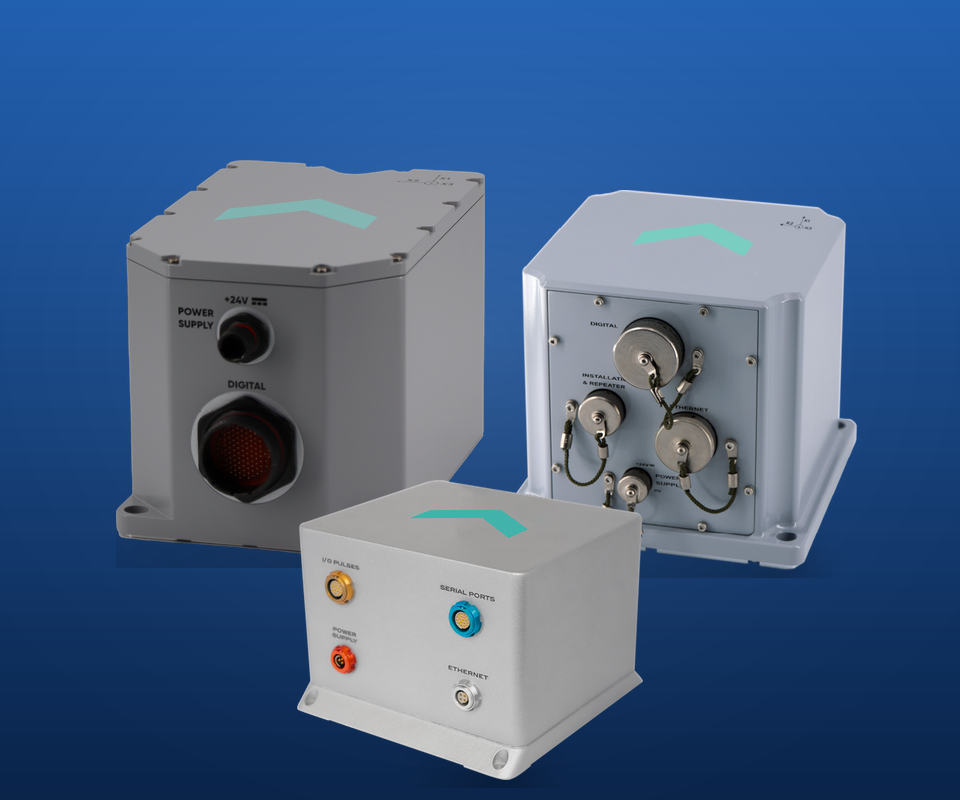

Hydrins|海道测量专用 INS(多波束首选)

航向 0.01° RMS、纵横摇 0.0025° RMS(满足原厂 GNSS 辅助与对准条件);Smart Heave 为延迟升沉,2 cm 或 2% 取较大者
面向多波束海道测量:单 GNSS 天线设计、自动断讯/多径管理,配套 Delph INS 后处理软件,为测量链提供运动补偿数据,成果等级仍需按项目要求验收。

Phins|高端旗舰 INS(DP/USV/GNSS 拒止)

航向 0.01° RMS、纵横摇 0.0025° RMS(满足原厂 GNSS 辅助与对准条件);Phins 纯惯性模式位置漂移 0.6 nm/h(CEP50)
可接 2 路 GNSS、2 路 DVL、2 路 EM 计程仪、深度计、USBL/LBL 等全谱系辅助传感器,动力定位、无人船与长时 GNSS 失锁场景的旗舰之选。

Octans 9|测量级罗经 AHRS(2025 第六代)

航向 0.1° sec lat(GNSS 辅助 0.05°)· 纵横摇 0.006° · 升沉 2 cm/2%
12 W 低功耗、4.6 kg、5 分钟快速对准,IMO/IMO-HSC 认证,5 年质保,工作船与海工平台的高性价比姿态基准。

Quadrans|罗经 + MRU 一体机(轻量平台)

航向 0.15°(GNSS)· 纵横摇 0.02° · 2.8 kg 轻量化
免维护机械陀螺理想替代,MTBF 15 万小时;美洲杯、旺代环球帆船赛多数赛队之选,小型测量艇与无人艇友好。

Exail 与 TSS SATURN 全面对比

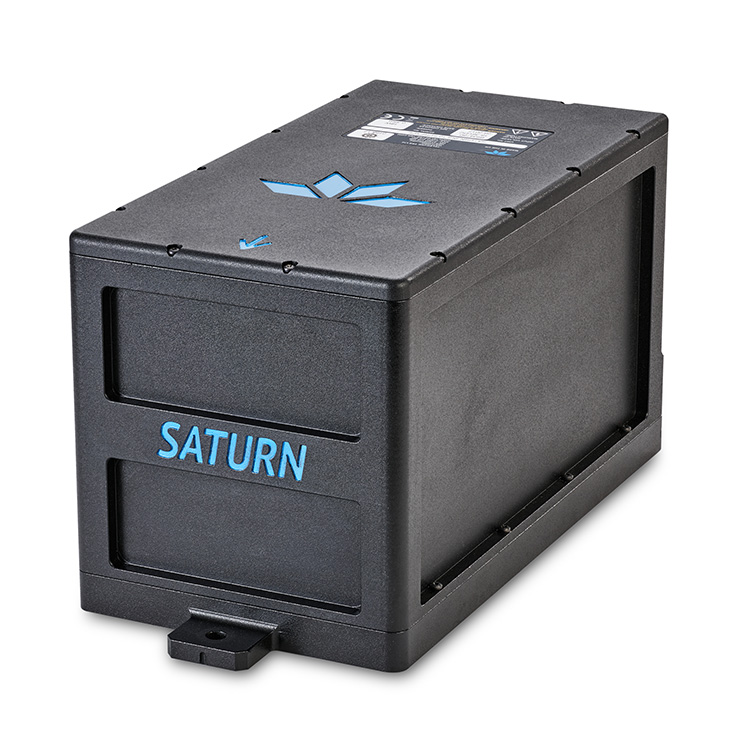

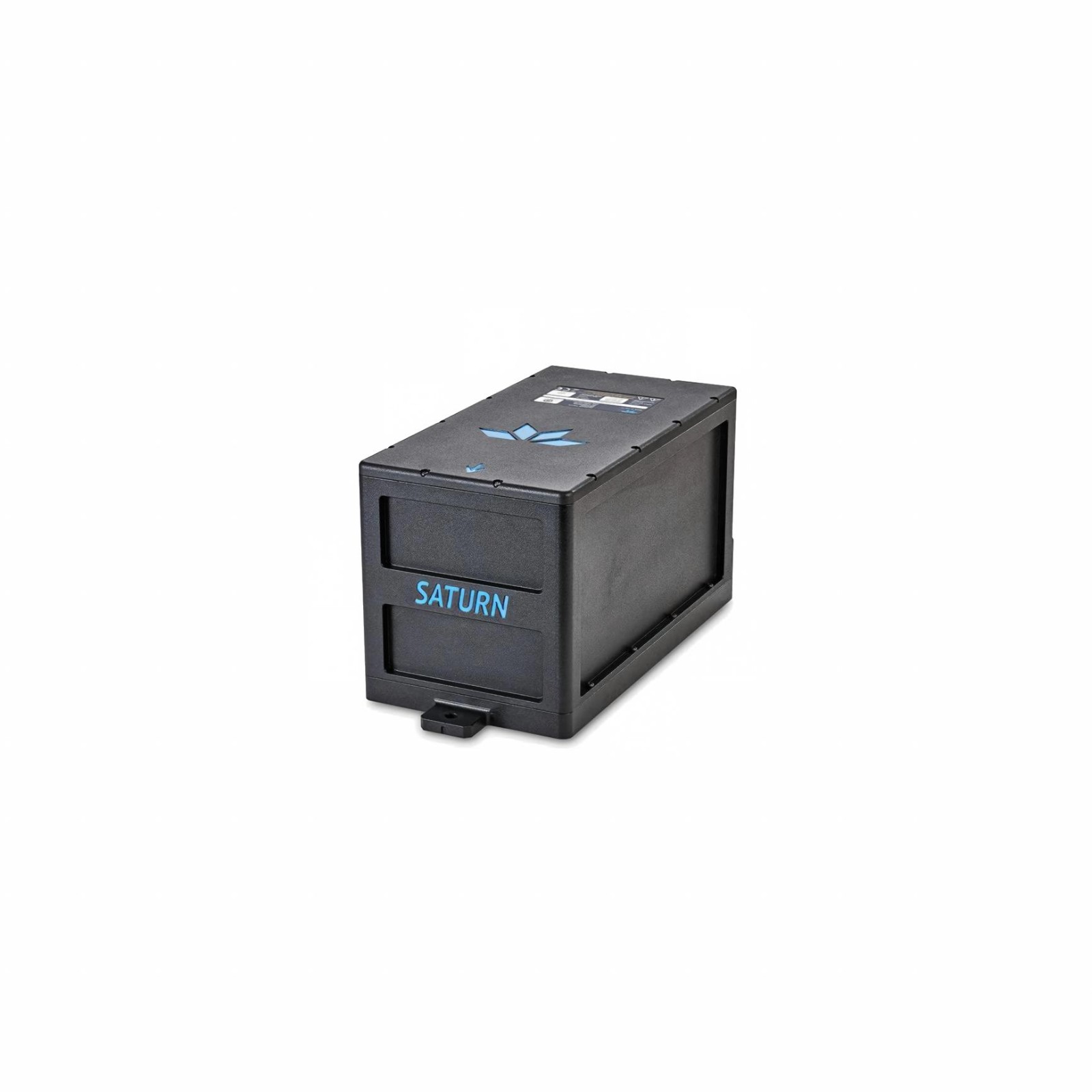

对比维度Exail 水面 INS 方案Teledyne TSS SATURN
品牌背景法国 Exail(iXblue + ECA),FOG 全价值链自研自产英国 Teledyne TSS,FOG IMU 免维护设计
旗舰航向精度(GNSS 辅助)Hydrins / Phins:0.01° RMS。须满足厂家规定的 GNSS 定位精度、航行时间和转向条件,详见技术参数。05INS:0.05° / 10INS:0.1° sec lat
纵横摇精度0.0025°(INS 机型)0.01°
升沉(Smart Heave)2 cm / 2%5 cm / 5%
纯惯性漂移Phins:0.6 nm/h(CEP50);Hydrins 按具体版本及辅助条件核对依赖 GNSS/DVL 辅助,失锁续航较弱
辅助传感器生态GNSS×2、DVL×2、EM 计程仪×2、深度计、USBL/LBL、CTD/SVP 全谱系GNSS + DVL 辅助(失锁定位 3 倍提升)
后处理软件Delph INS 专业后处理(IHO 级成图链)—
可靠性MTBF 15 万小时(核心技术 50 万小时)MTBF 25 万小时
认证与出口IMO/IMO-HSC · ITAR-freeIMO/WheelMark;交付条件按具体型号与用途核对
多波束原厂联动与全系多波束/声呐开放接口(NMEA/以太网),Delph 直连成图同属 Teledyne 体系,与 SeaBat 同品牌联动

选型建议

✅ 多波束海道测量(IHO 特检/1a 级)→ Hydrins

用于多波束海道测量时,先按目标水深、扫宽与成果等级建立误差预算,再核对 GNSS 辅助、对准条件、姿态输出、实时或延迟升沉及时间同步。安装前确认接口、坐标参考与软件数据兼容性;完成安装标定、试航和处理流程检查后,以实测数据验收整条测量链。

✅ 动力定位、USV、GNSS 拒止长航时 → Phins

0.6 nm/h 纯惯性漂移 + 全谱系辅助传感器接入,失锁 5 分钟定位漂移仅 20 m(CEP50);Fugro 17.6 m 大型无人测量船 Blue Eclipse 即以 Hydrins/Phins 级别 INS 作运动参考完成欧洲海域商业海测。

✅ 工作船姿态基准、机械罗经替换 → Octans 9 / Quadrans

预算与安装友好:5 分钟对准、免维护、IMO 认证齐全;Quadrans 仅 2.8 kg,小艇与无人艇也能装。

⚖️ 何时仍可考虑 TSS SATURN

若船队已深度绑定 Teledyne 体系(SeaBat 多波束 + CARIS 软件全家桶)、追求单一品牌售后,SATURN 05INS 是合格的同级备选;但单就航向/姿态/升沉核心指标,应在相同辅助条件、统计口径、输出类型与配置下比较指标,不能仅凭两个标称数值判断同价位优势。普思海洋两大品牌均可供货,按项目实际配置客观比选。

与多波束、三维声呐的黄金搭配

多波束测深应建立完整测量链的误差预算,综合声呐、定位、姿态、升沉、声速、安装偏差和时间同步等影响。航向误差的影响取决于目标相对传感器的几何关系,不能仅用航向角乘水深推算水平误差。选型需结合目标测量等级、作业水深与扫宽,并以实测数据验证成果质量。
• 配 SeaBat T51 高分辨率多波束 / RESON 深水多波束测深系统:Hydrins 提供姿态与升沉数据;测量等级和边缘波束质量需按完整测量链及实测数据验收。
• 配 CodaOctopus Echoscope 水下三维实时声呐:水下施工、ROV 精细作业中,支持母船的 Phins/Hydrins 姿态基准与 Echoscope 实时三维点云联动,厘米级还原水下结构。
• 水下端延伸:Exail 水下惯导(Rovins/Phins Subsea)与水面 INS 同源 FOG 技术,船-机一体导航链。
• 产品家族详见:Exail 水面惯性导航与姿态航向参考系统。

应用案例

Fugro 大型 USV 首次商业海道测量

2023 年,Fugro 17.6 m 无人测量船 Blue Eclipse 以 Exail Hydrins 作运动参考单元,配合双 EM2040 多波束在欧洲海域执行商业海测,续航 20 天,验证了“高端 INS + 多波束 + 无人船”的无人化测绘模式。
来源:Marine Technology News

北极 80.8°N 高纬度导航实船验证

2014 年夏,挪威极地研究所科考船 RV Lance 在斯瓦尔巴群岛以东北冰洋,以 Quadrans 光纤罗经与 Phins 惯导装于桅杆,无 GNSS 辅助下完成锚系回收作业,航向精度与低纬度相当,验证了高纬度纯惯性导航能力。
来源:Ocean News & Technology / Hydro International

台湾海上风电海缆埋设调查

2023–2024 年,UTEC(Acteon 集团)装备 Exail(iXblue)Octans 水面罗经,在台湾海峡风电场 7–40 m 水深完成阵列及外送海缆埋设调查,项目投运后年发电约 2.4 TWh。
来源:Marine Technology News

全球高端科考船队标配

过去 20 年,Exail 水面 INS/AHRS 广泛装备欧洲、亚太高端科考船与测量船队,从极地破冰船到深海母船,是 GNSS 拒止与高海况下被引用最多的姿态航向基准之一。
来源:Exail 官网客户案例

Exail(原 iXblue)水面惯导家族以自研光纤陀螺(FOG)为核心,覆盖 Quadrans、Octans 9、Hydrins、Phins 四档机型,不同机型的航向、姿态及升沉指标需区分 GNSS 辅助、对准条件和输出类型。可为测量船、科考船、DP 平台与无人船提供导航及运动参考;认证与交付条件按所选型号核对。

技术规格
参数QuadransOctans 9HydrinsPhins
产品类型AHRS(罗经+MRU)AHRS(测量级罗经)INS(海道测量)INS(高端旗舰)
航向精度(GNSS 辅助)0.15° RMS0.05° RMS0.01° RMS0.01° RMS
航向精度(常规指标)见 Quadrans 型号规格见 Octans 9 型号规格0.05° × sec(纬度) RMS0.05° × sec(纬度) RMS
纵横摇精度(GNSS 辅助)0.02° RMS0.006° RMS0.0025° RMS0.0025° RMS
升沉(Smart Heave)5 cm / 5%2 cm / 2%2 cm / 2%2 cm / 2%
纯惯性漂移——按具体版本及辅助条件核对0.6 nm/h(CEP50)
无辅助位置漂移——按具体版本及辅助条件核对无辅助 2 min:3 m;5 min:20 m(CEP50)
辅助传感器接入1×GNSS、1×EM 计程仪2×GNSS、2×EM 计程仪2×GNSS2×GNSS、2×DVL、2×EM、深度计、USBL/LBL、CTD/SVP
典型应用IMO 导航、平台稳定、海工IMO 导航、高端平台稳定、海工IHO 级海道测量、多波束运动补偿、DP、海工DP、USV、GNSS 拒止高级导航、海测、海工
注:全系 IMO/IMO-HSC 认证、ITAR-free;具体交付条件按型号、目的地和最终用途核对;产品级 MTBF 150,000 小时(核心技术 500,000 小时);配套 Delph INS 后处理软件(Hydrins/Phins)。Hydrins 和 Phins 的 GNSS 辅助指标为航向 0.01° RMS、纵横摇 0.0025° RMS。厂家给出的条件是使用定位标准差为 1 m 的 GNSS 航行至少 30 分钟,期间完成两次各至少 60° 的转向。厂家另列常规航向精度为 0.05° × sec(纬度) RMS,其中 sec(纬度) = 1 / cos(纬度)。两型 Smart Heave 按 2 cm 或 2% 取较大者,且为固定延迟 100 s 的输出,适用于厂家规定的波浪周期。实时升沉与延迟升沉应分别比较。原厂各版本资料存在差异,其余机型及配置需按所供版本核对。资料:Hydrins 技术规格书(2026 年 1 月,PDF) · Phins 技术规格书(2026 年 1 月,PDF) · Exail 水面产品说明。
