BlueView BV5000 三维成像声呐助力水下小目标精细探测

发布日期：2021-06-20 分享：

BlueView BV5000 水下三维全景成像声呐可生成水下地形、结构和目标的高分辨率图像。声呐采用紧凑型低重量设计，便于在三脚架或ROV上进行安装。

WEDYNAMIC MARINE · NEWS

BlueView BV5000 三维成像声呐助力水下小目标精细探测

2021.06.20

BlueView BV5000 水下三维全景成像声呐可生成水下地形、结构和目标的高分辨率三维图像。声呐采用紧凑型低重量设计，便于在三脚架或 ROV 上安装，只需设置扫测速度和角度并点击开始，即可自动生成水下景象的三维点云。

坐底作业：不受船姿影响的三维扫描

BV5000 最常用的作业方式是将声呐头、云台及三脚架一起投放于海底坐底作业。这种方式下声呐头不受船体姿态变化的影响，也不受船只大小限制，甚至可以用橡皮艇投放，能够在大型船只无法靠近的狭窄区域作业；需要测量离海底有一定高度的目标时，也可采用船舷安装方式。

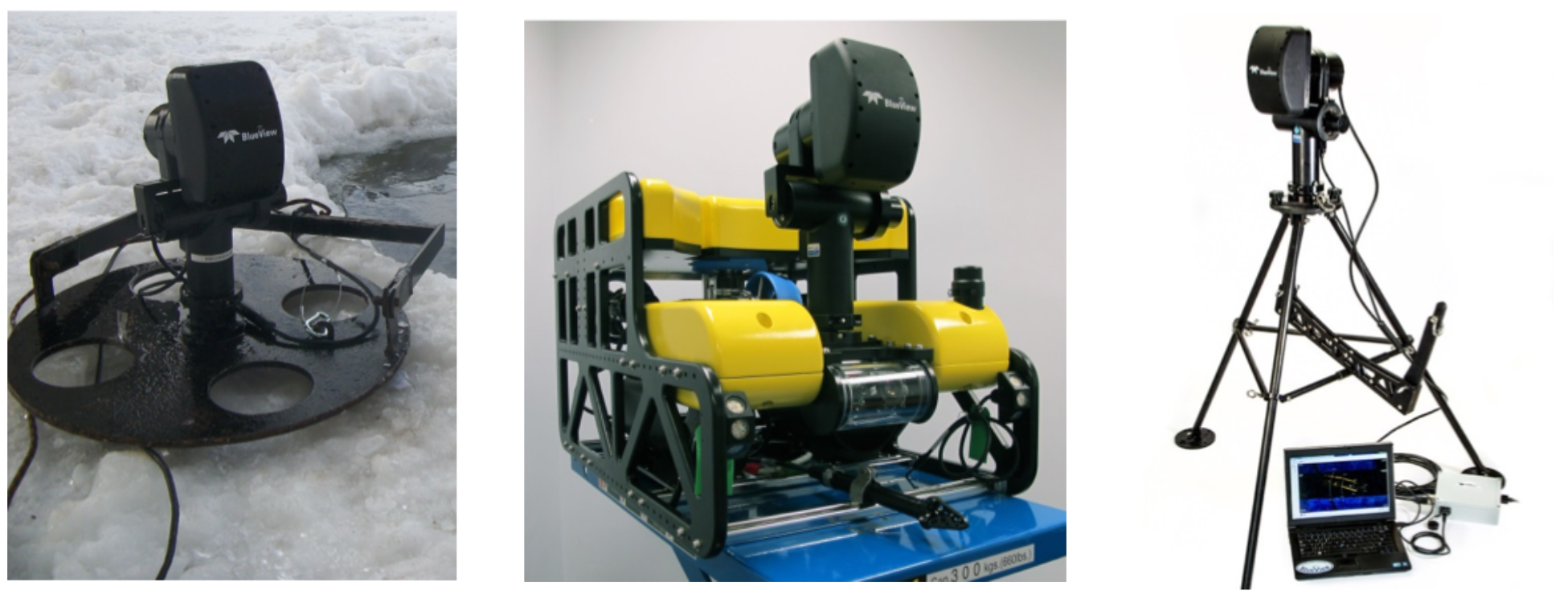

BV5000安装方式

BV5000 的多种作业安装方式

1.35MHz：厘米级小目标无所遁形

BV5000-1350 型号具有 1.35MHz 高工作频率，扫描声呐头和集成云台可生成扇区扫描和球面扫描数据，即使在低照度或零可见度水下环境，也能获得媲美陆地三维激光扫描的精细图像，并与传统激光扫描图像无缝拼接，特别适合水下小目标、结构细部的精细探测。

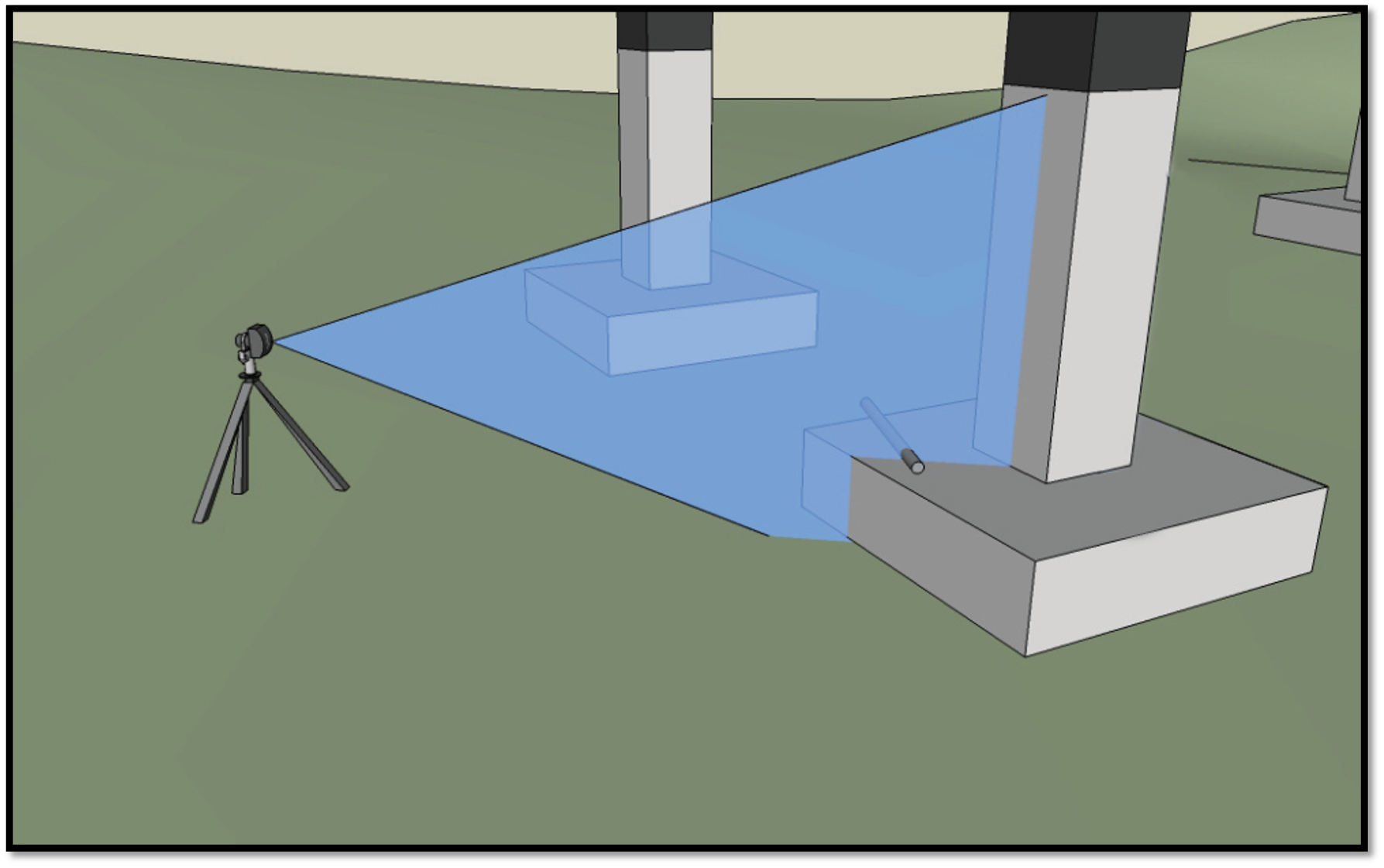

作业示意

BV5000 坐底扫描作业示意

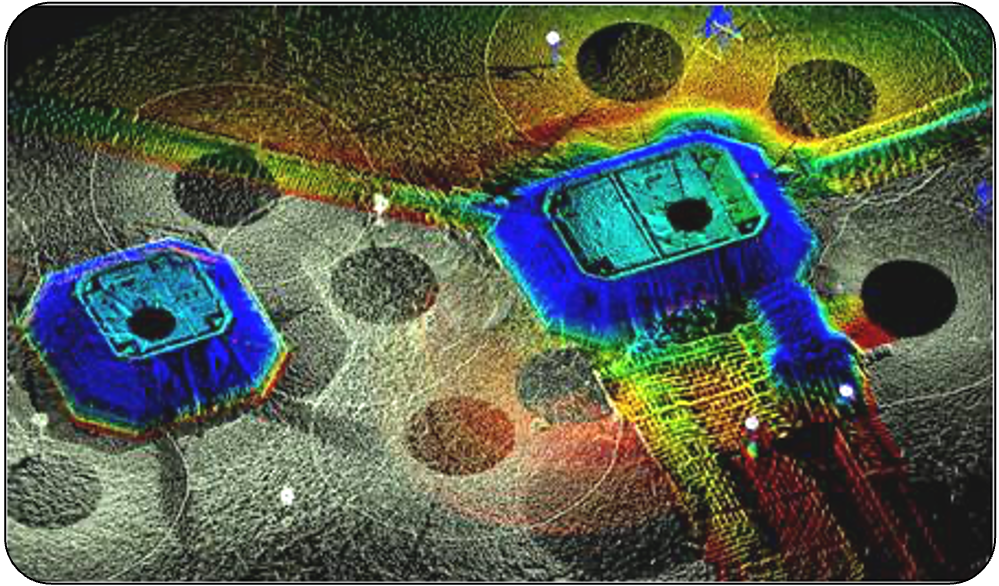

三维点云

BV5000 生成的结构三维点云

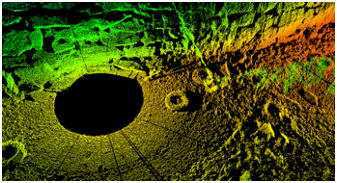

点云细节

水下结构点云细节

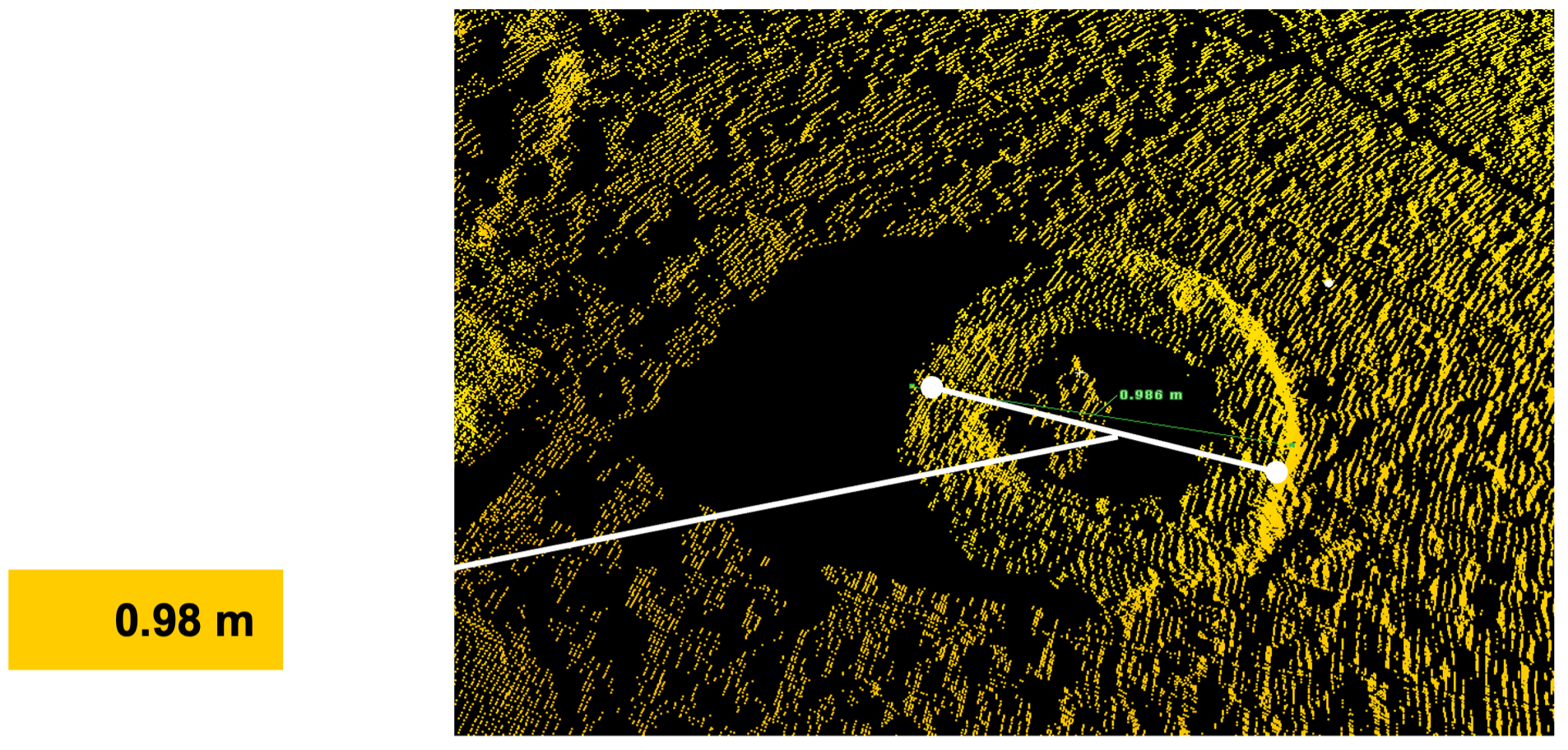

小目标探测

0.98 m 小目标的精细成像与量测

资料来源：Teledyne BlueView。本文由普思海洋（Wedynamic Marine）整理编辑，转载请注明出处。
