自 1985 年以来，Teledyne ODOM 已向全球交付超过 5,000 台回声测深仪，与 Teledyne RESON、BlueView 同属 Teledyne Marine 声学成像集团（TMAIG）。ODOM 单波束产品线以三大支柱覆盖全深度谱系：全海深旗舰 DESO 5DS（3–12,000 m）、便携主力 ECHOTRAC E20（0.5–6,000 m），以及齐备的 单/双频换能器家族。

从浅水航道到马里亚纳海沟，从单人小艇到大洋科考母船，ODOM 单波束以"正确的第一次测量"为设计信条——稳健的海底跟踪算法、全水柱记录与开放的 s7k 数据接口，让每一趟航次的测深数据都经得起 IHO S-44 检验。

全海深 12,000 m5 kW 大功率双通道 CW+FM Chirp50 Hz 高 ping 率BITE 内置自检2U 机架安装

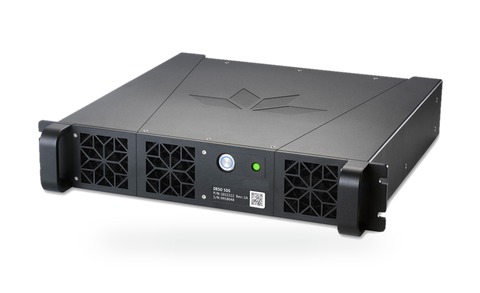

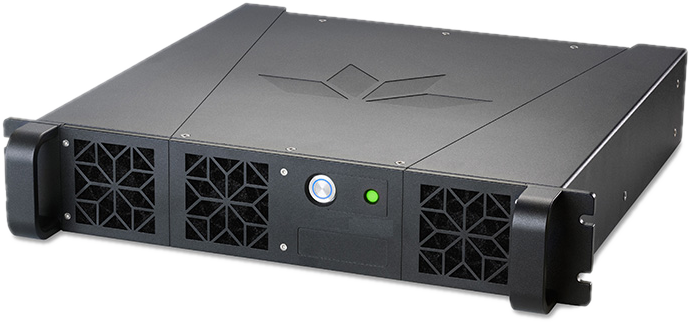

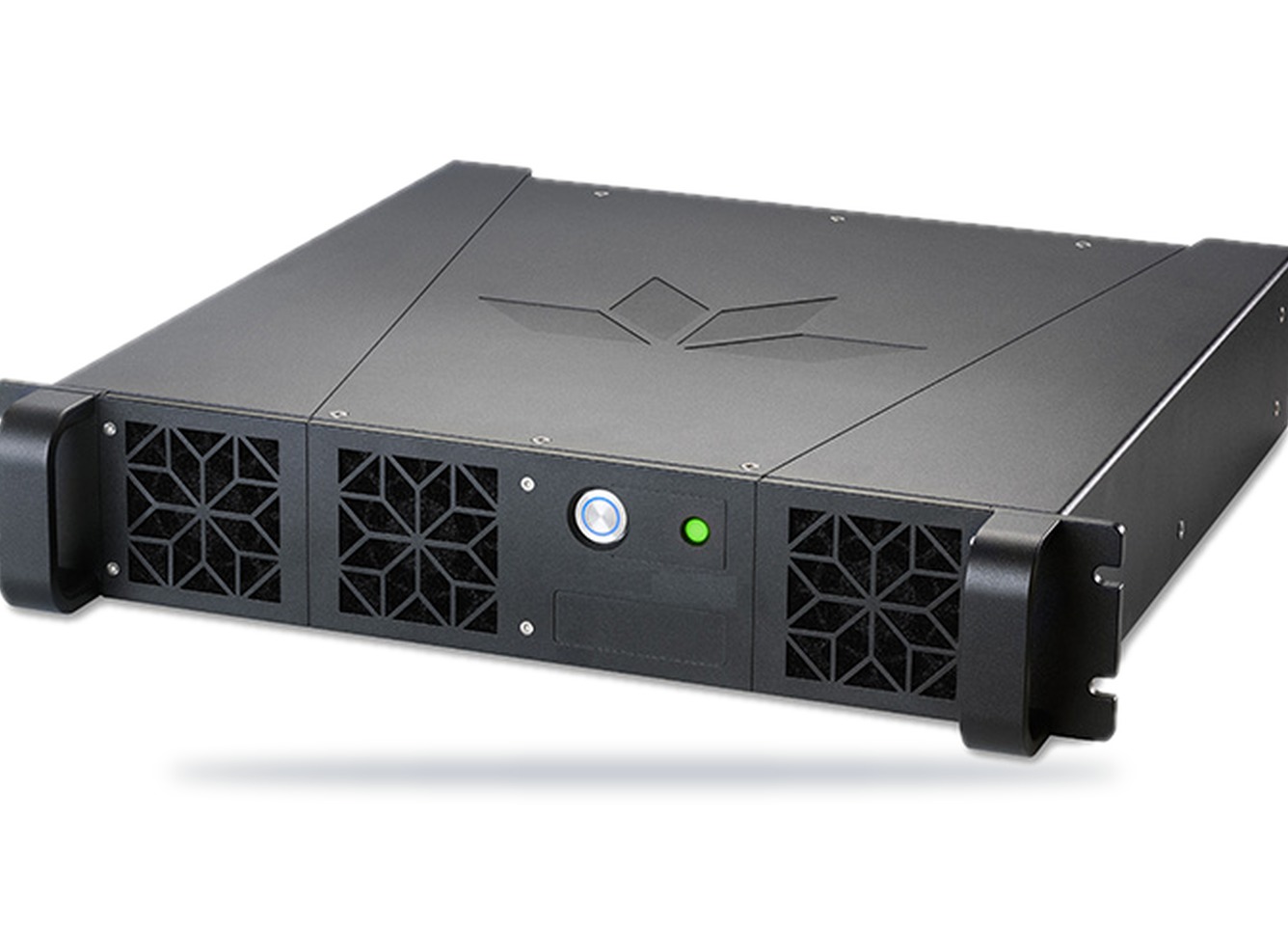

DESO 5DS 是测量级深水单波束测深仪：高功率收发电子单元驱动 12/33/200 kHz 三频换能器，测深覆盖 0.5 m 浅水到 12,000 m 全海深，为大洋调查船提供从浅海到深渊的无缝测深能力。

基于最新单波束声呐技术与最稳健的自动控制、海底探测算法，即使在恶劣海况与复杂底质下，也能给出精确深度与清晰的水柱剖面；原始数据以专有格式全量记录，可像热敏纸记录一样回放分析。

全新 SBES UI 操作软件直观易用；深度数据经串口与 LAN（s7k 协议）持续输出，可直接接入 CARIS HIPS、Hypack、Qinsy 等测量软件与船载综合显示系统。

海底跟踪算法源自 SeaBat、Echotrac、ParaSound、HydroSweep 四大声呐平台的验证技术，最稳健的海底检测保障精确可复测的成果；BITE 内置自检实时监测各电子子系统状态，异常即刻告警，保障船时高效利用；智能自动模式按海底反射率自动优化全部声呐参数，最大化 ping 率并防止回波饱和，显著降低操作负担与人为失误风险。

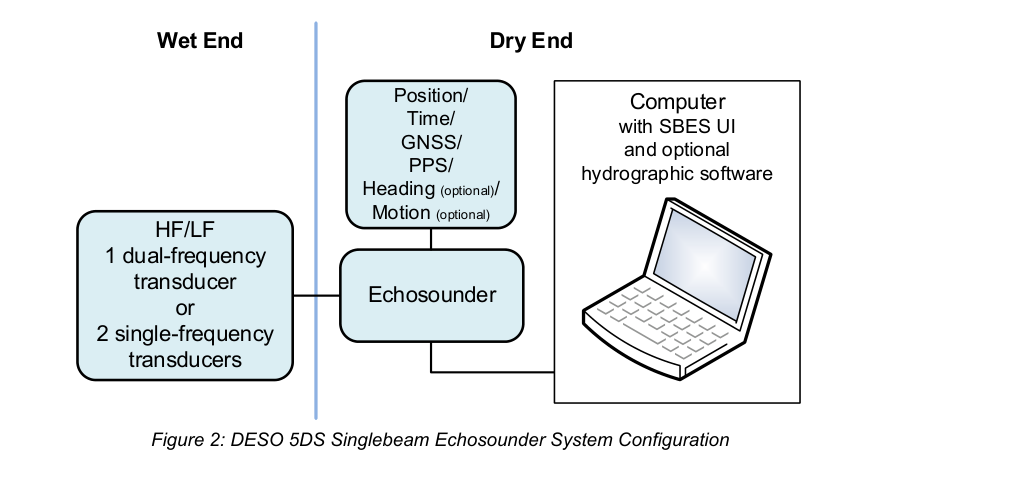

一套典型的 5DS 测量系统由 5DS 主机、单/双频换能器（湿端）与运行 SBES UI 的测量计算机（干端）构成，GNSS 位置/时间、姿态、航向等辅助传感器经串口直接接入主机并随 s7k 数据流一并输出，2U 机架设计适配任何测量船的快速动员，接口最少、占地最小。

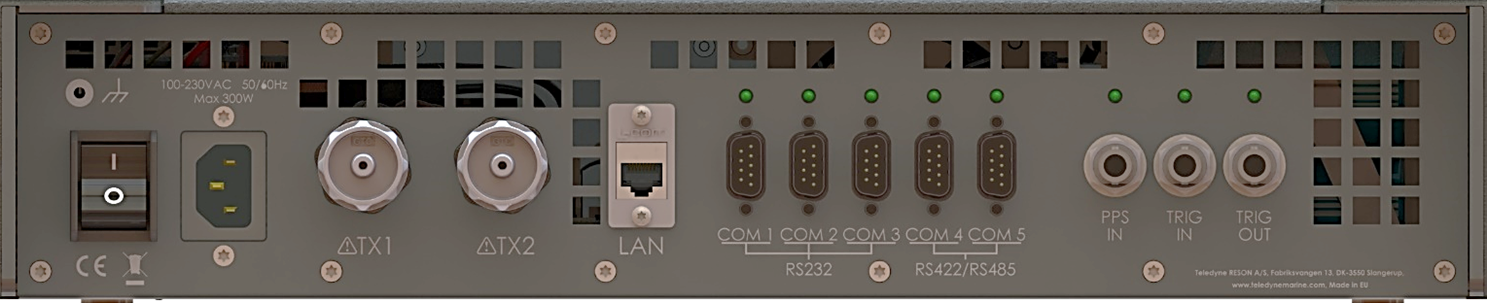

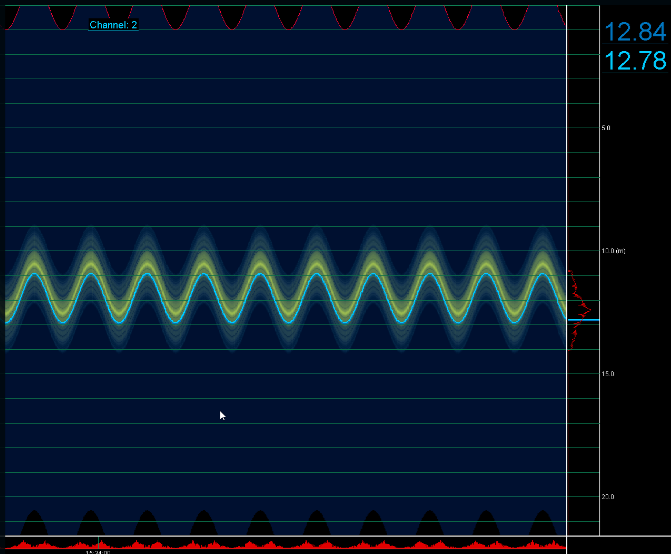

SBES UI 实时显示全水柱回声图与海底跟踪曲线，原始数据全量记录、可回放复算；后板提供 TX1/TX2 换能器接口、LAN、3×RS-232、2×RS-422/485 与 PPS/触发 BNC，轻松接入各类辅助传感器与测量软件。

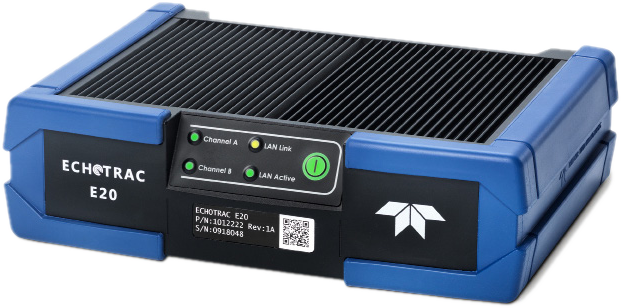

便携 IP6710–250 kHz0.5–6,000 m5.7 kg

40 年精密回声测深经验的便携之作：频率捷变双通道、IP67 抗水抗振、5.7 kg 随队机动，是小艇快测、应急测量与机会船调查的首选。

查看 ECHOTRAC E20 产品详情 →

单频换能器：SMBB200-9（200 kHz/9° 杆装）、SMBB200-3（200 kHz/3°）、SM1000-1.7（1000 kHz/1.7° 超浅水分层）、HM100-8（100 kHz 船底）、TM33-19（33 kHz）、HM24-10（24 kHz 深水）、HMBB12-20（12 kHz/20° 全海深）、HM10-17（10 kHz 深水）等；

双频换能器：TC2122（33/200 kHz 船底）、TC2178（33/200 kHz 舷挂流线型）、THP200/24（200/24 kHz）、HM200/12 系列（200/12 kHz 深水双频）等；

杆装、法兰、船底、舱内、舷挂等安装形式齐备，DESO 5DS 与 E20 均可即插即配，既有换能器资产无缝沿用。

■ DESO 5DS 官方产品彩页（英文）

■ DESO 5DS 官方操作手册（英文 PDF，64 页）

■ ECHOTRAC E20 官方产品彩页（英文）

■ 中文技术资料、投标参数文件与国产化配置方案，欢迎来电垂询：010-8859 4300，或发邮件至 sales@wedynamics.com.cn。

■ 标准水深测量：符合 IHO、LINZ 与美国陆军工程兵团（USACE）标准的海道测量

■ 疏浚工程：疏浚前后测量与状况调查，土方量精准核算

■ 港口与海岸带：港口测绘、海岸带地形填图

■ 河道测量：内河航道水深与断面测量

■ 科研与环境：环境研究、栖息地制图、海洋科考

■ 工程验收：竣工测量、场地清理调查
