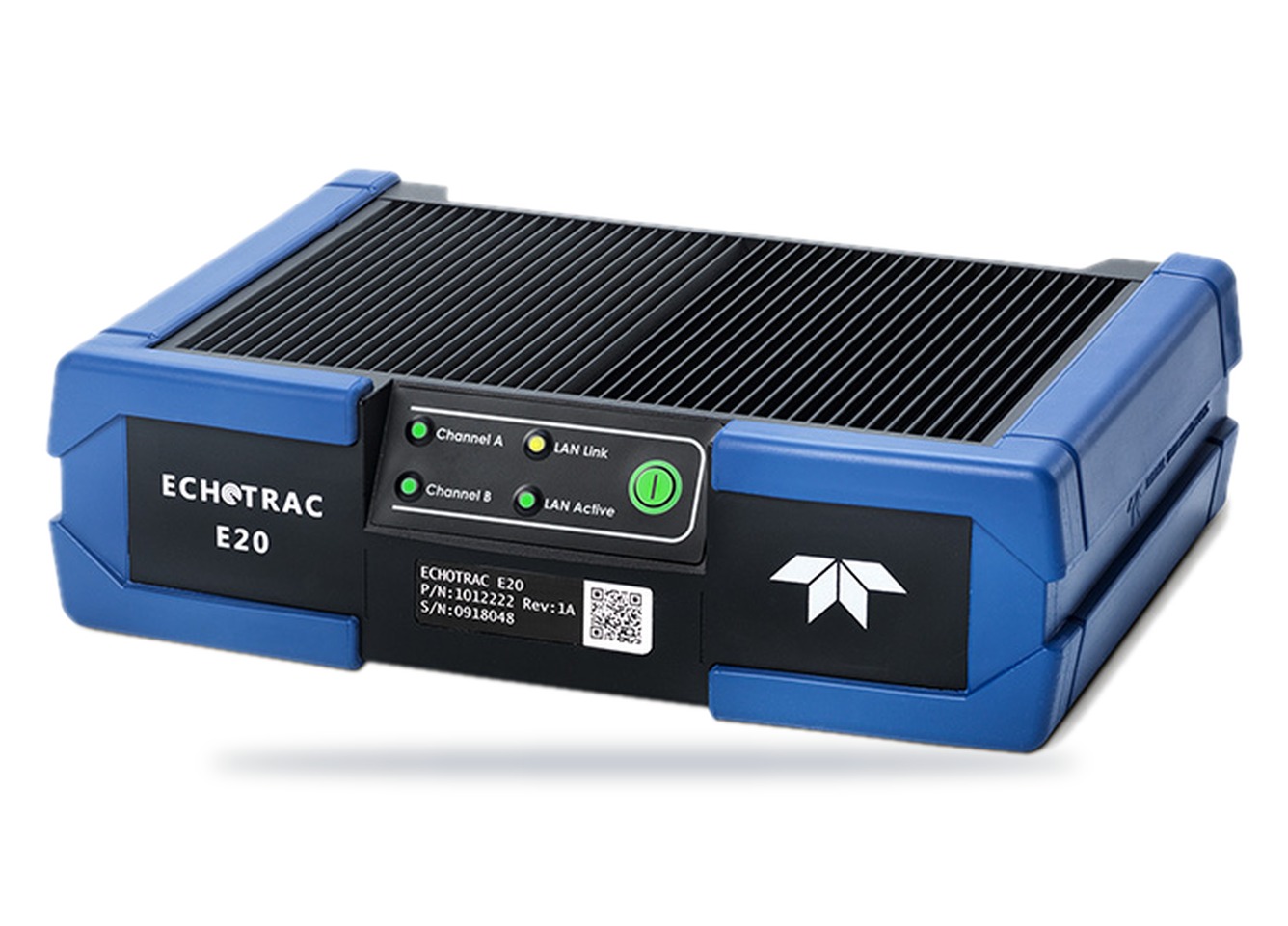

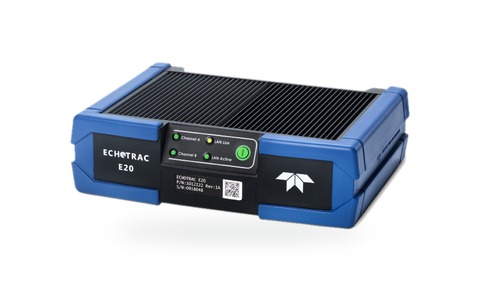

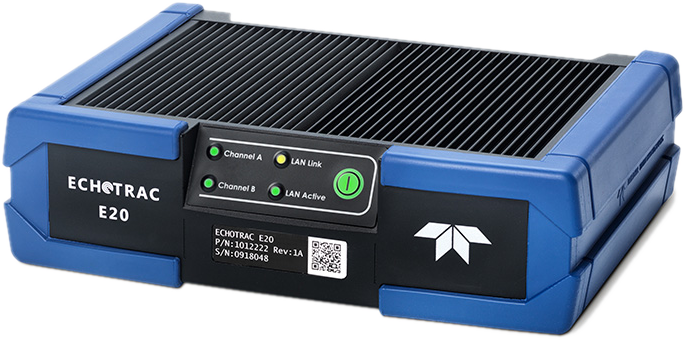

ECHOTRAC E20 是 Teledyne ODOM 凝聚 40 年精密回声测深经验的最新一代便携单波束测深仪：一台设备覆盖 10–250 kHz 频率捷变、0.5–6,000 m 测深跨度，从内陆河湖库到近海、从浅水航道到深水调查，一机走天下，显著降低多项目并行的装备投入。

IP67 防护、抗振抗跌落、仅 5.7 kg 的坚固机身，让 E20 可以随测队快速机动——抵达现场、接上换能器、打开笔记本，几分钟内开始采集，第一次测量就给出正确结果。

IP67 坚固便携10–250 kHz 频率捷变0.5–6,000 m 测深1–2 通道可选仅 5.7 kg

双通道测量级单波束，从极浅水一直到深海：高频通道优化 50–250 kHz，低频通道优化 10–50 kHz，频率捷变设计可直接匹配既有换能器，减少换能器振铃带来的近表层噪声、增强回波强度。

直观的 SBES 操作界面，学习成本极低；采集数据通过 LAN（s7k 协议）与串口实时输出，可被 CARIS HIPS、Hypack、Qinsy 等主流测量软件直接记录。

全新 Tracker 海底跟踪基于 SeaBat 验证技术，全自动免干预：可靠抑制海草干扰、在航行噪声与换能器冲洗扰动下依然锁定真实海底；BITE 内置自检与智能自动模式进一步保障每一 ping 的数据质量。

三种配置按需选择：E20-SC 单通道经济型、E20-DC 双通道标准型、E20-ER 双通道增程型（2–3 kW，12 kHz 可达 6,000 m，支持 FM Chirp）。

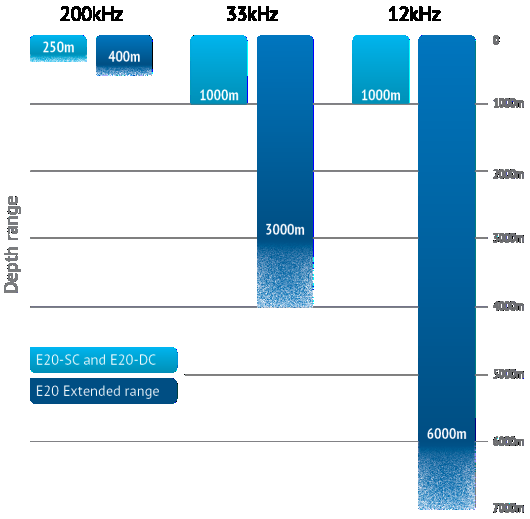

① 单通道（Single）：经济入门，200 kHz 覆盖 0.5–250 m，适合浅水航道、码头与内陆水域测量；

② 双通道（Dual）：高低频同步采集，200 kHz 至 400 m、33 kHz 至 1,000 m、12 kHz 至 1,000 m，兼顾分辨率与穿透力；

③ 双通道增程（Dual Extended Range）：深水强化，33 kHz 至 3,000 m、12 kHz 至 6,000 m，支持 CW 与 FM Chirp 脉冲，深海调查一机胜任。

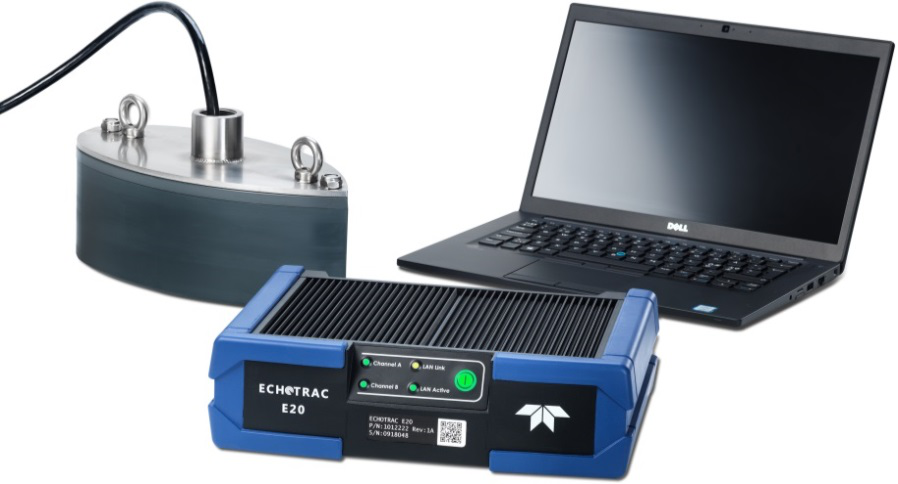

E20 与换能器、笔记本即可组成完整测量系统，开箱即测；三种配置的测深能力覆盖 0.35 m 极浅水到 6,000 m 深海（ER 型）。

E20 兼容 ODOM/RESON 全系列单频与双频换能器——从 200 kHz 杆装测量型 SMBB200-9，到 33/200 kHz 双频 TC2122、TC2178，再到 12/200 kHz 深水双频 HM200/12 系列，杆装、舷挂、船底安装形式齐备，既有换能器资产可无缝沿用。完整换能器谱系请见 ODOM 单波束产品线主页

■ ECHOTRAC E20 官方产品彩页（英文）

■ ECHOTRAC E20 官方操作手册（英文 PDF，64 页）

■ 中文技术资料、投标参数文件与国产化配置方案，欢迎来电垂询：010-8859 4300，或发邮件至 sales@wedynamics.com.cn。
